АВР SE с логическим реле Zelio Logic

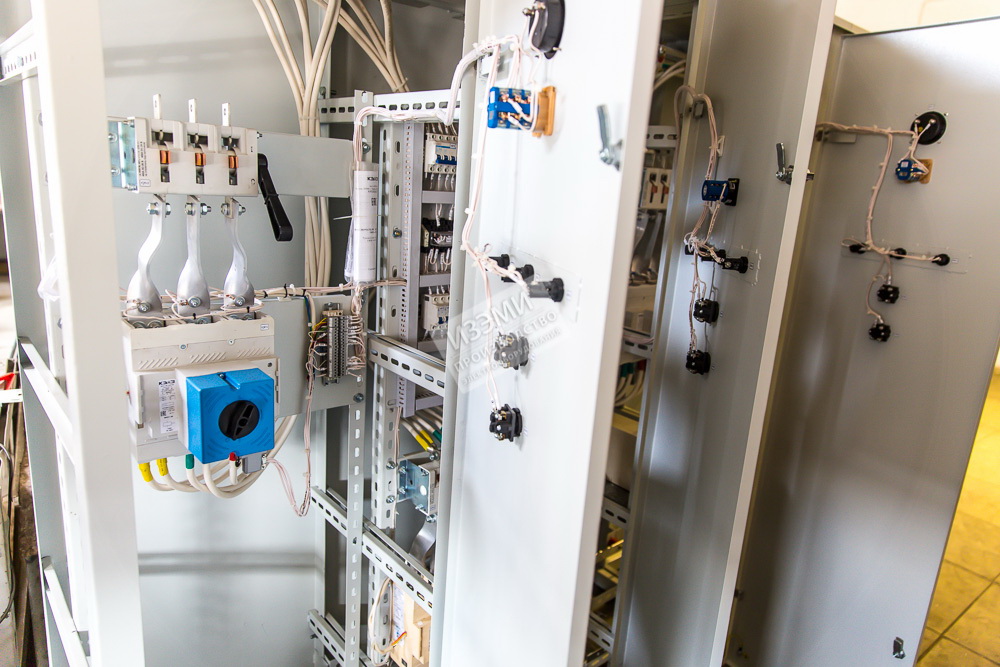

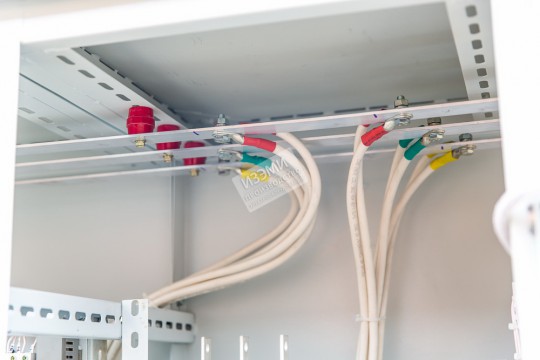

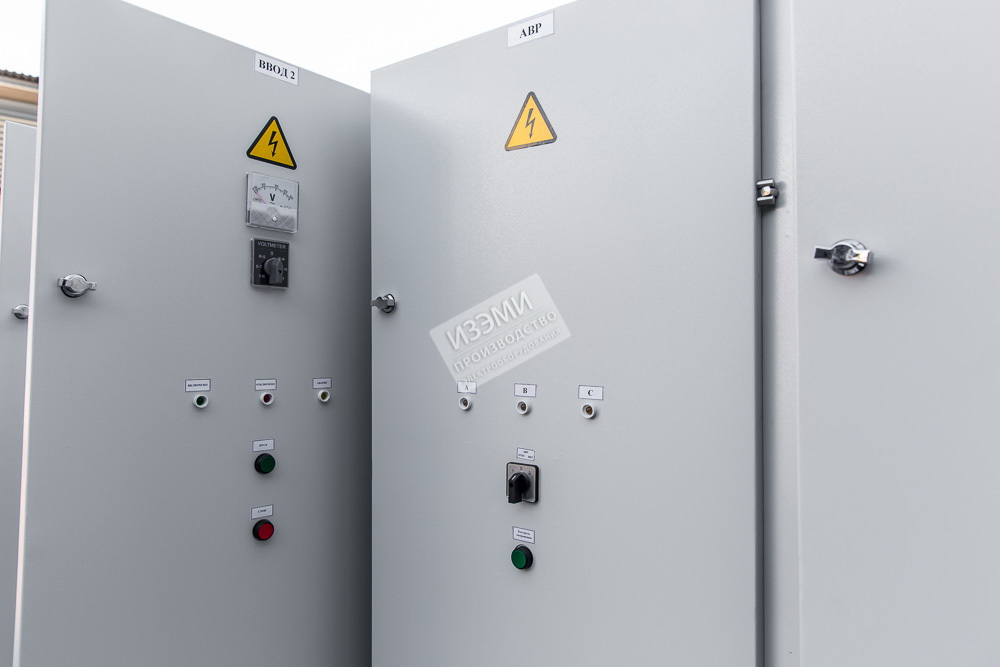

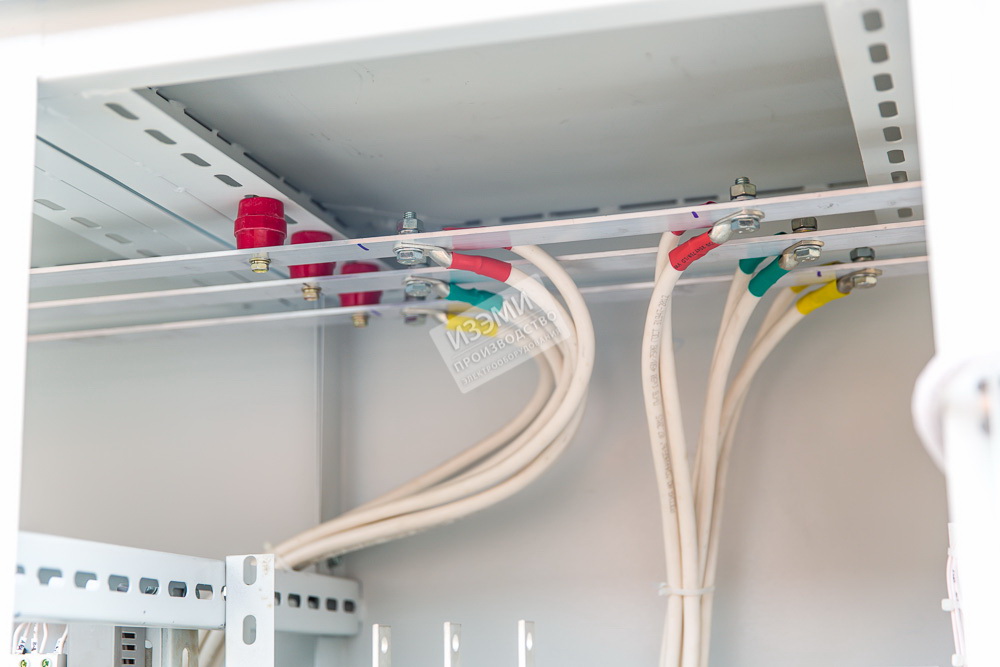

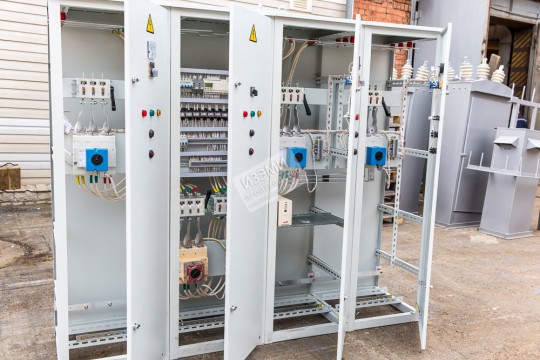

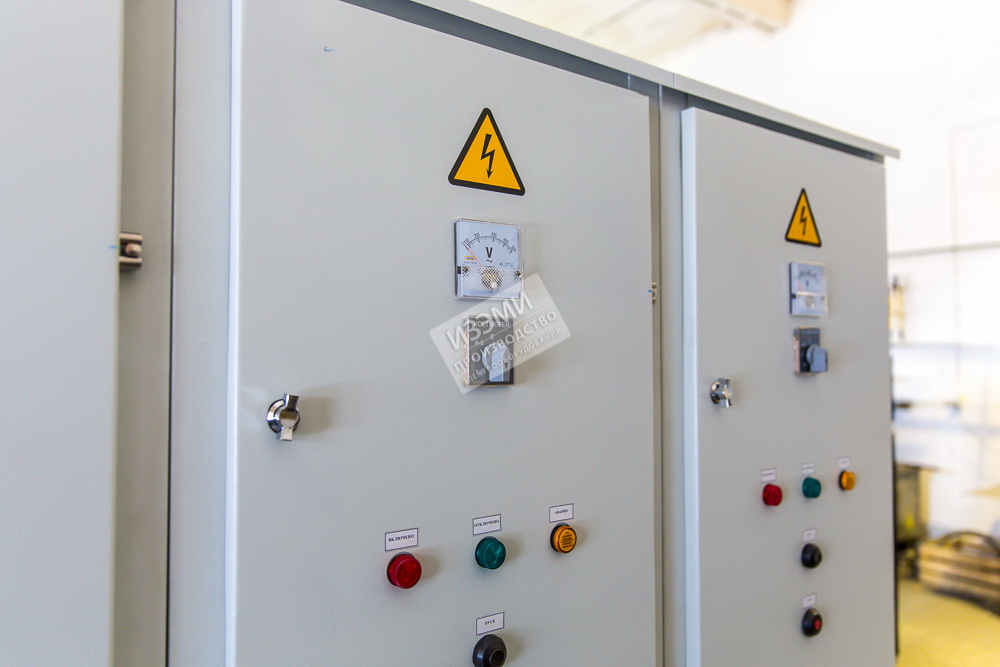

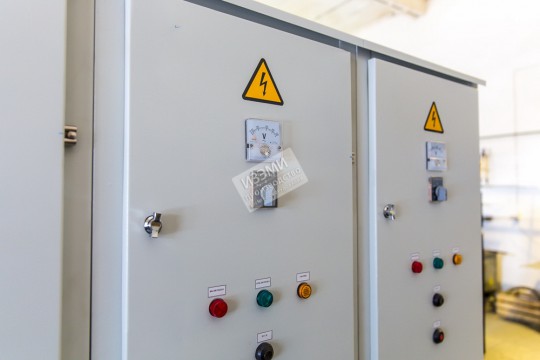

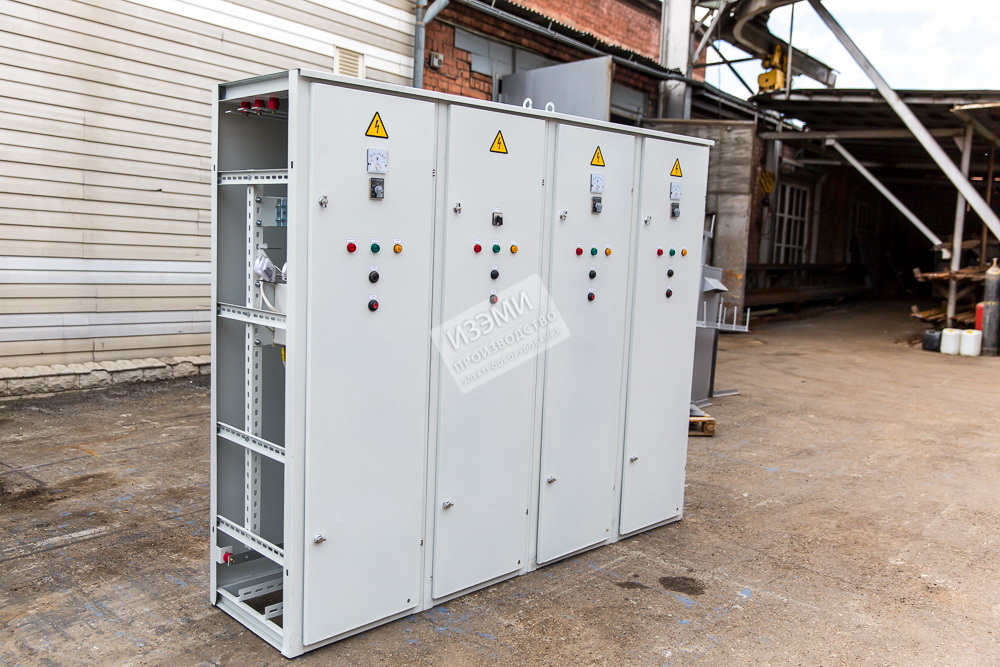

Шкафы АВР SE с контроллером Zelio Logic.

Шкафы АВР SE, для I и II категории электроснабжения, предназначены для переключения нагрузки на резервное питание, питание от ДГУ, а так же для защиты оборудования от перегрузок и токов короткого замыкания в сетях переменного тока напряжением 380/220 В, частотой 50 и 60Гц.

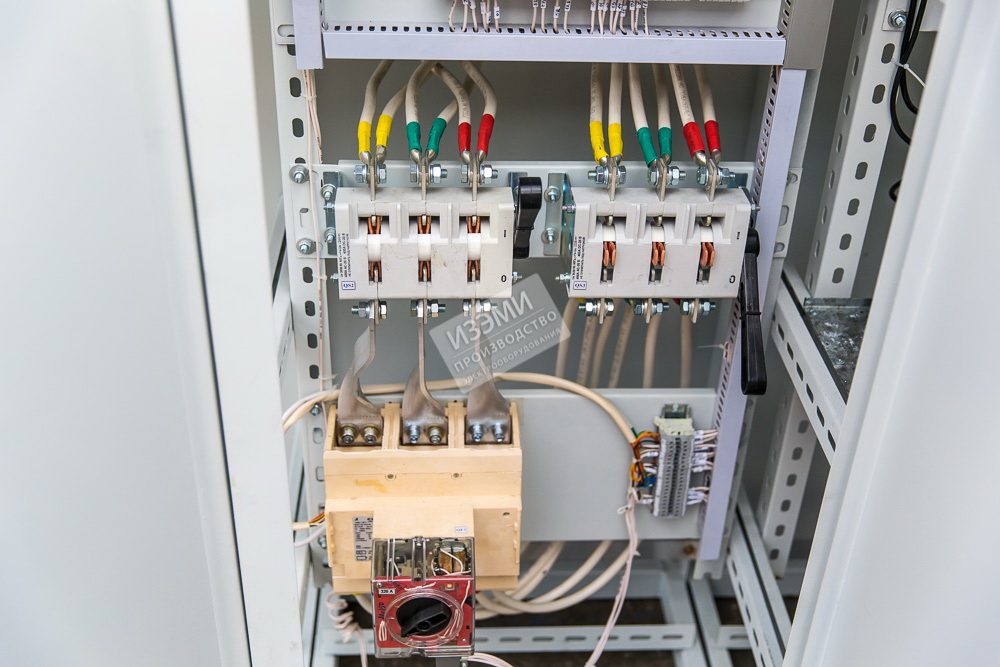

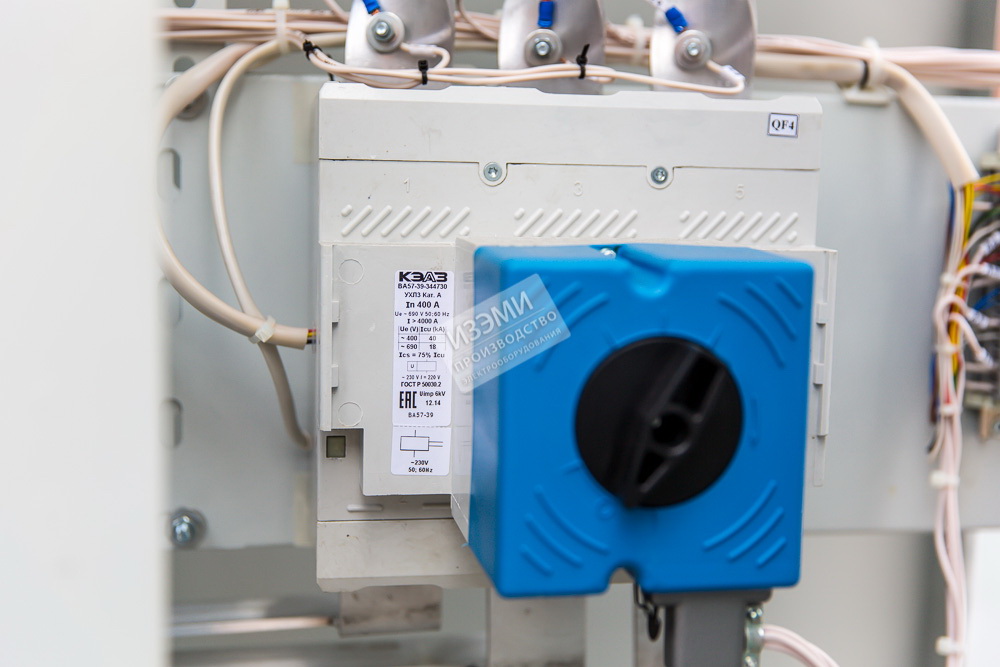

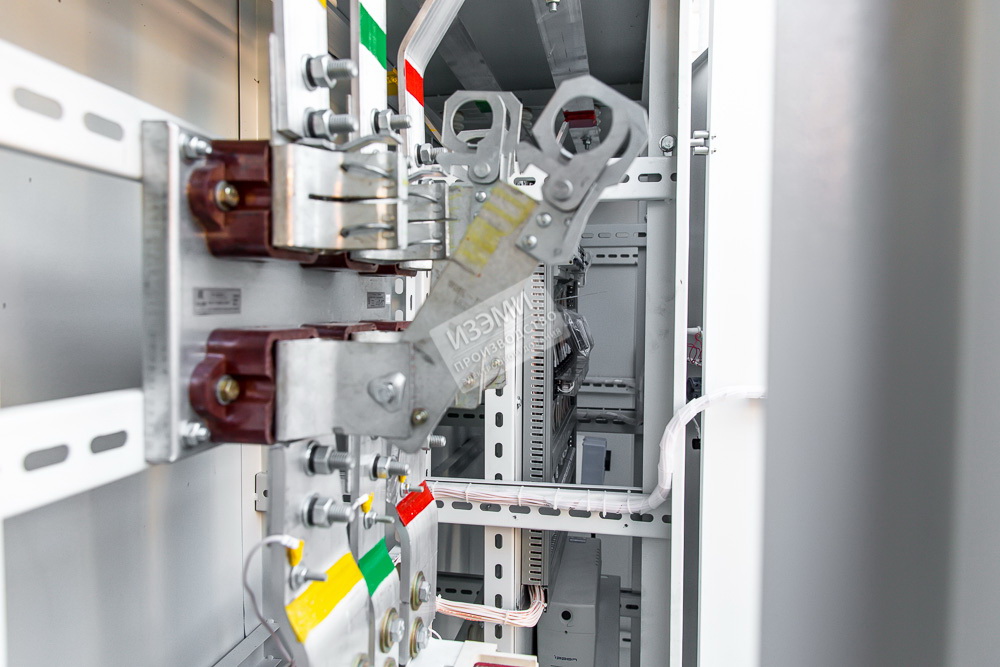

Силовая чать АВР SE выполняется на автоматических выключателях с электроприводом: КЭАЗ, Контактор, ABB, Schneider Electric, Hyundai. Шкафы АВР SE могут быть выполнены на токи до 4000А. Схемы АВР позволяют оперировать автоматичекими выключателями (при необходимости) в ручном режиме.

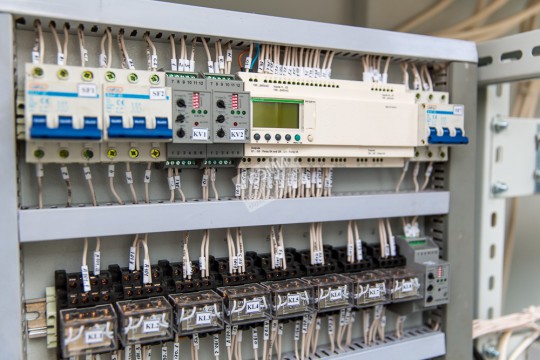

В схемах АВР SE используются многофункциональные реле контроля напряжения: РНПП-311, РКН-3-14, ABB CM-PVE, SQZ3, Schneider RM17, RM35. Логика работы АВР обеспечивается с помощью программируемого контроллера Zelio Logic (Schneider Electric).

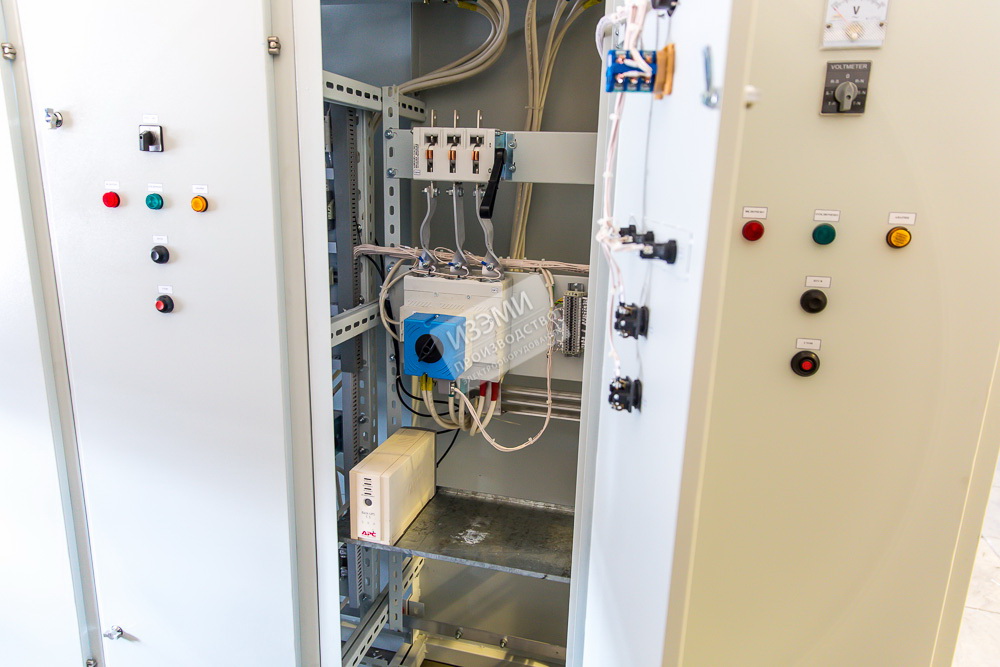

Степень защиты оболочки IP31, IP54. В схемах с резервным ДГУ (дизель генератором) используются блоки ИБП. При отсутствии питания на основных вводах источник бесперебойного питания подает напряжение в релейную схему с контроллером Zelio Logic, который в свою очередь дает команду на запуск электрогенератора.

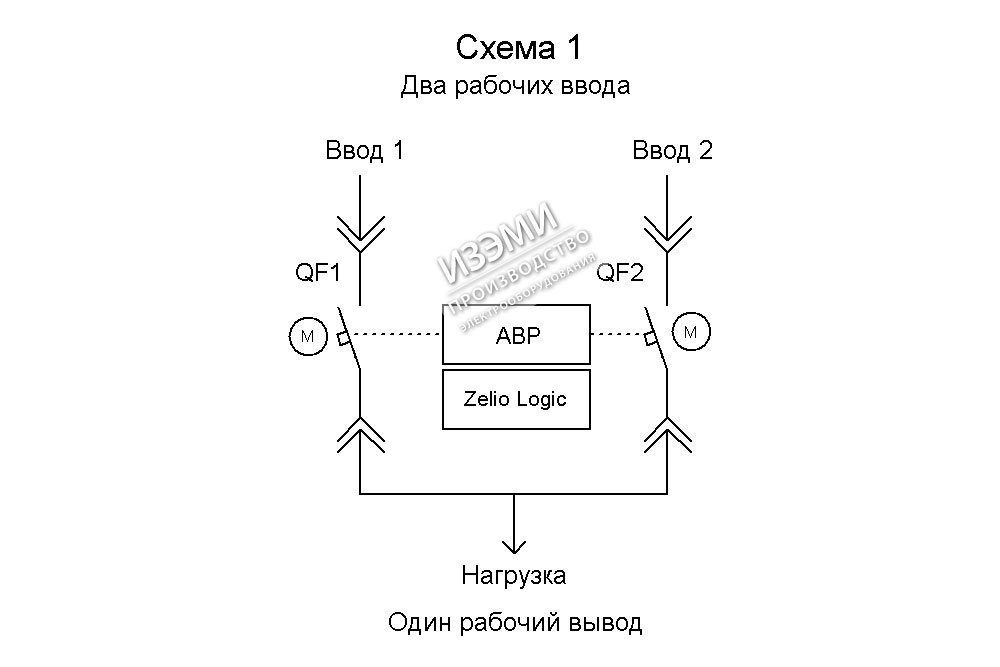

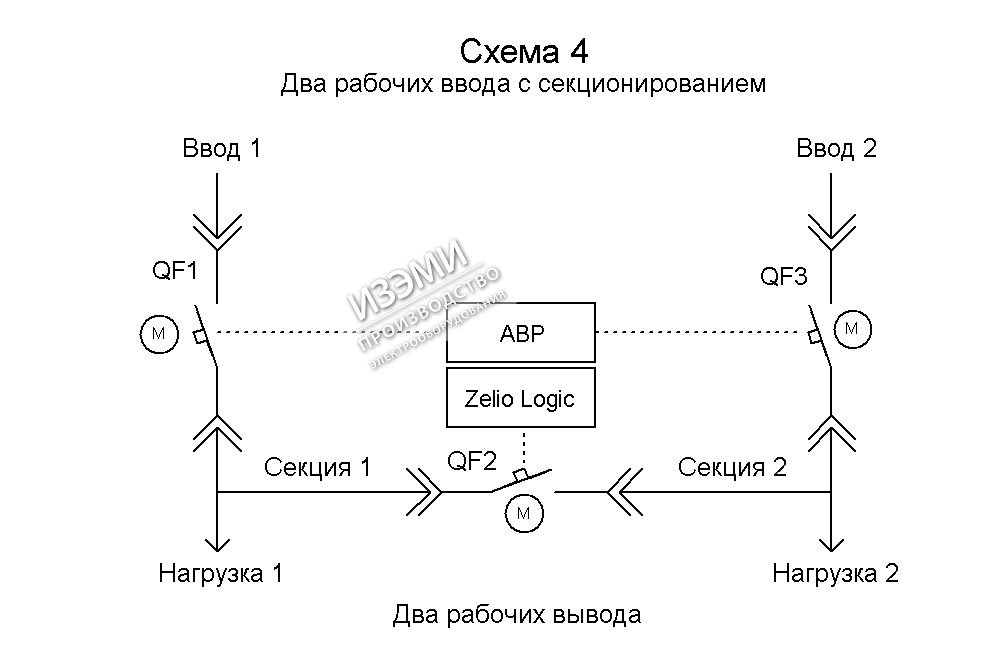

Схемы АВР SE с контроллером Zelio Logic

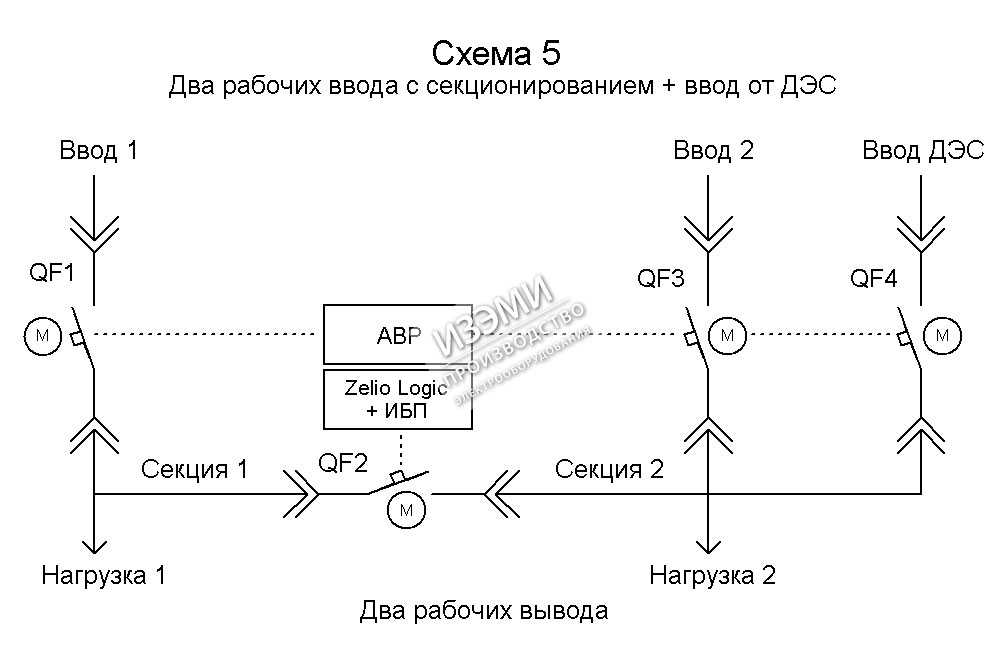

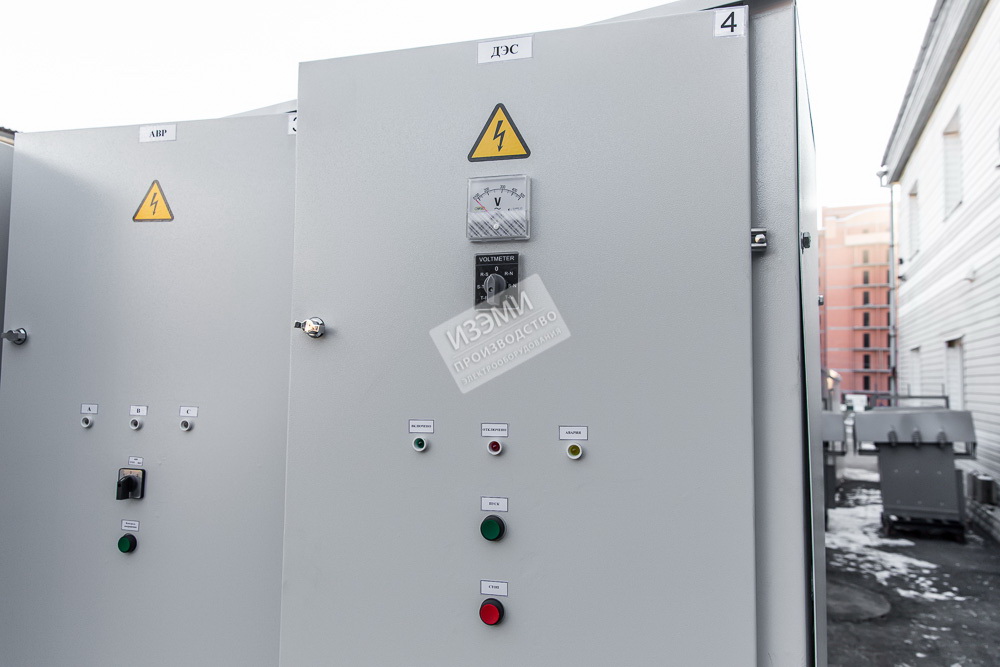

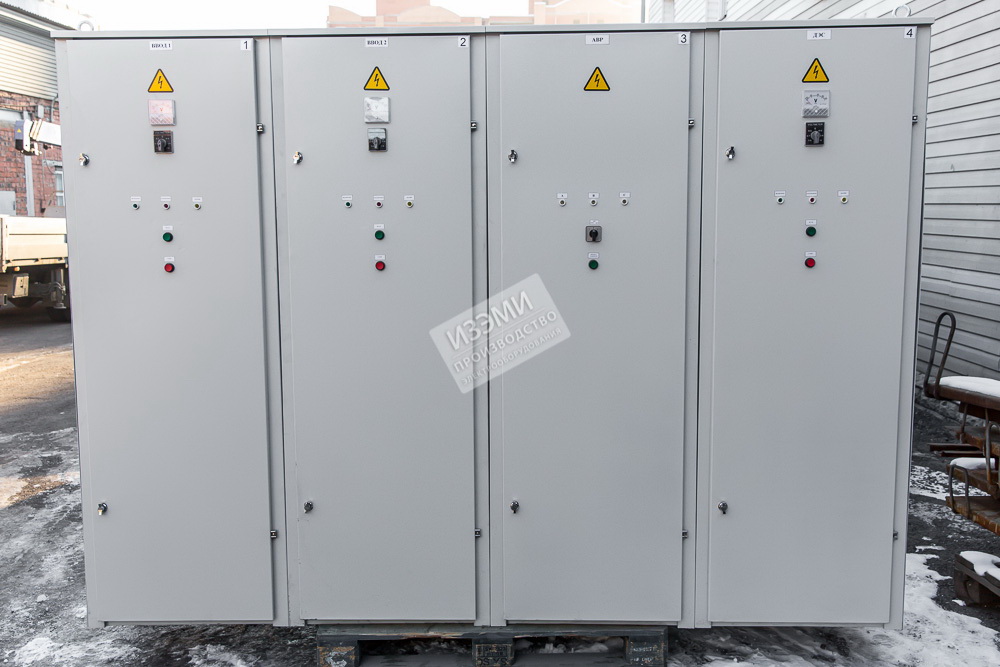

Шкаф АВР SE с контроллером Zelio Logic. Схема 5. 400А

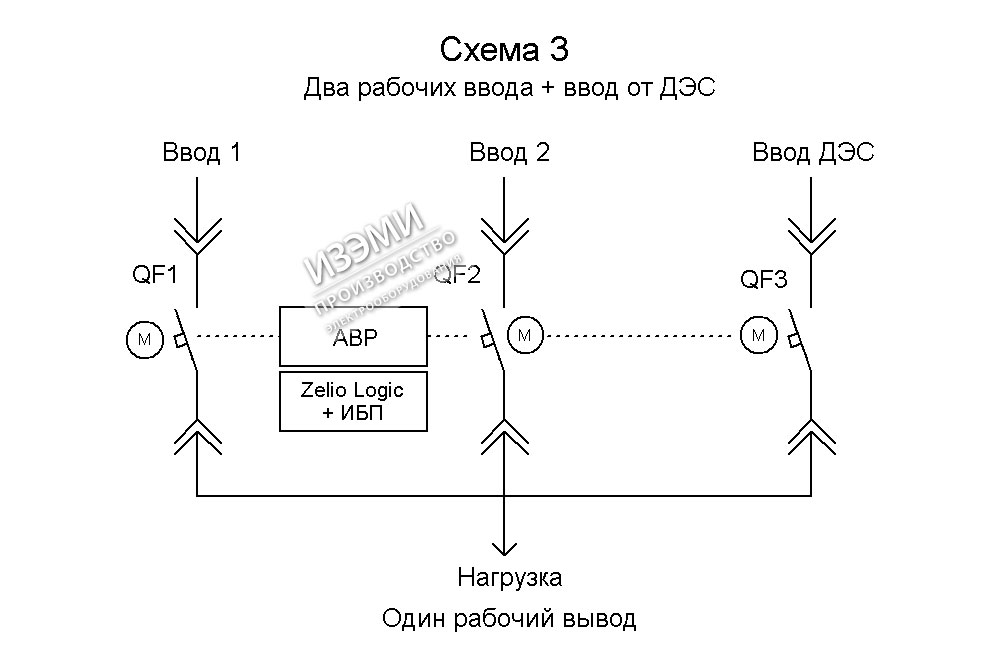

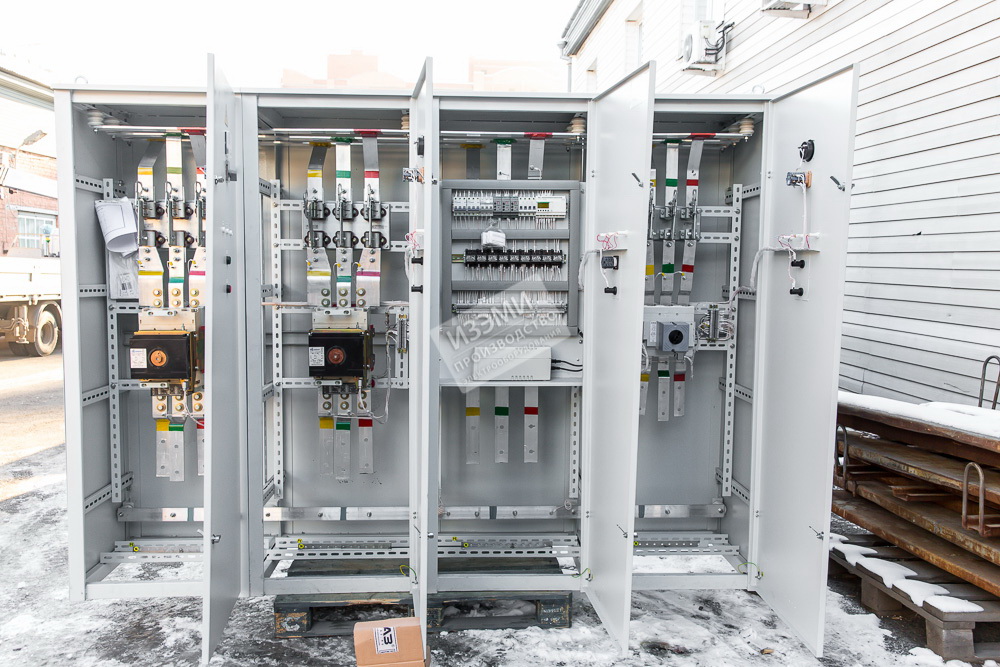

Шкаф АВР SE с контроллером Zelio Logic. Схема 3. 1000А
