АВР ЩАП - щиты автоматического переключения резерва

Назначение и область применения щитов АВР ЩАП

Щиты АВР ЩАП предназначены для автоматического переключения на резервное питание приборов освещения и силового электрооборудования при исчезновении нормального сетевого напряжения и для возврата электроцепей в исходное состояние при восстановлении в сети нормального напряжения.

Краткое описание АВР ЩАП

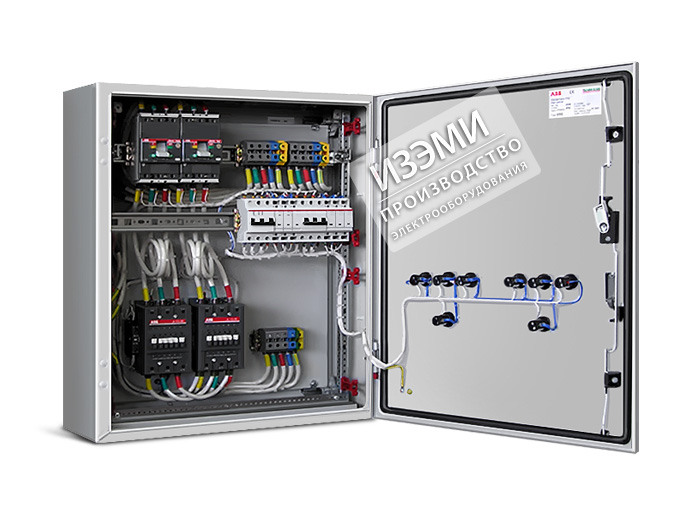

Щиты АВР ЩАП представляют собой отдельные щиты навесного типа. Конструкция АВР ЩАП обеспечивает ввод кабелей снизу.

Вся аппаратура устанавливается на монтажной панели, кроме сигнальных ламп, показывающих состояние (включено - отключено) контакторов нормального и аварийного питания и расположенных на дверце ящика или шкафа.

Типоисполнения АВР ЩАП по току:

Щит АВР ЩАП-12 10А однофазный
Щит АВР ЩАП-23 25А
Щит АВР ЩАП-33 40А
Щит АВР ЩАП-43 63А
Щит АВР ЩАП-53 100А
Щит АВР ЩАП-63 160А
Щит АВР ЩАП-73 250А
Щит АВР ЩАП-83 400А
Щит АВР ЩАП-93 630А

В щиты АВР ЩАП устанавливается реле контроля фаз ЕЛ, предназначенное для контроля допустимого уровня напряжения и порядка чередования фаз в системах трехфазного напряжения, для защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах, а также от обрыва фаз. Реле ЕЛ имеет регулируемую выдержку времени срабатывания в пределах от 0,1 до 10 с.

Техническое описание АВР ЩАП

Типоисполнения щитов АВР ЩАП, схемы, внешний вид, аппаратура, устанавливаемая в них, схемы, а также габаритные размеры приведены в дополнительном файле технического описания, доступного для загрузки.
