Я5000, РУСМ5000 - ящики управления электроприводом

Назначение и область применения Я5000, РУСМ5000

Комплектные низковольтные устройства серии Я5000, РУСМ5000 предназначены для управления электроприводами переменного тока с асинхронными двигателями с короткозамкнутым ротором. Применяются в средах с повышенными влажностью и запыленностью при температуре окружающей среды от –40С° до +45С°.

Краткое описание

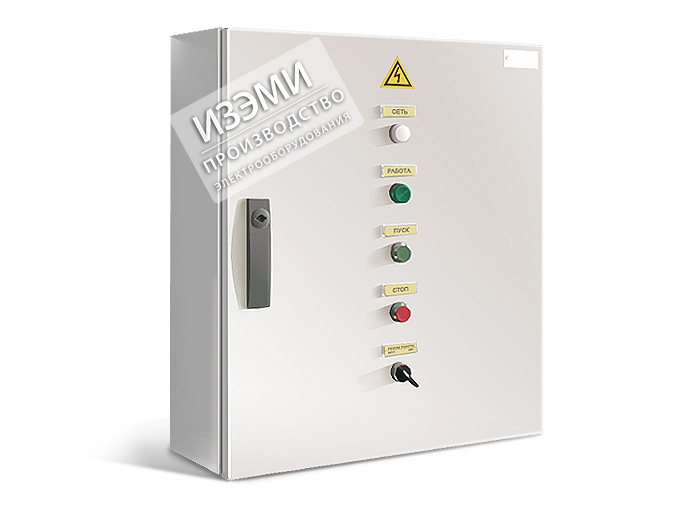

Ящики Я5000, РУСМ5000 представляют собой сварную металлоконструкцию с установленной в ней коммутационно-защитной аппаратурой.

Ящики Я5000, РУСМ5000 различаются:

- по наличию реверса управляемого двигателя;
- по количеству управляемых электродвигателей — 1 или 2;
- по способу питания цепей управления – фазным, линейным напряжением или напряжением от независимого источника;
- по наличию выключателей – без выключателей, с выключателями на каждый фидер, с одним выключателем на два фидера;
- по наличию аппаратов на двери; отсутствии аппаратов; кнопки с сигнальными лампами; кнопки с сигнальными лампами и переключателями.

Ящики позволяют осуществлять ввод и вывод питающих и отходящих линий в любой комбинации как снизу, так и сверху, в зависимости от требований заказчика. Крепление ящиков к основанию осуществляется через отверстия в задней стенке или при помощи наружных лап для крепления, что следует оговаривать при заказе.

В ящиках предусматриваются следующие виды защиты:

- защита силовой цепи от коротких замыканий и перегрузки;
- защита двигателя от перегрева и обрыва фаз;
- защита цепей управления от коротких замыканий при Iном ящика более 25А.

Примечание: Ящики серии РУСМ5000 изготавливаются только со степенью защиты IP54.

Техническое описание

Типоисполнения ящиков серии Я5000, РУСМ5000, внешний вид, аппаратура, устанавливаемая в них, принципиальные электрические схемы, а также габаритные размеры приведены в дополнительном файле технического описания, доступного для загрузки.
