ВРУ 3 - шкафы вводно-распределительные

Назначение и область применения устройств ВРУ-3

Шкафы ВРУ 3 предназначены для приёма и распределения электроэнергии, защиты оборудования от перегрузок и токов короткого замыкания в сетях переменного тока напряжением 380/220 В, частотой 50 и 60Гц.

Условия эксплуатации устройств ВРУ-3

• Высота над уровнем моря – не более 2000 м;
• Температура окружающего воздуха от +10 С до 350 С;
• Группа условий эксплуатации в части воздействия окружающей среды М2 по ГОСТ 17516.1-90.

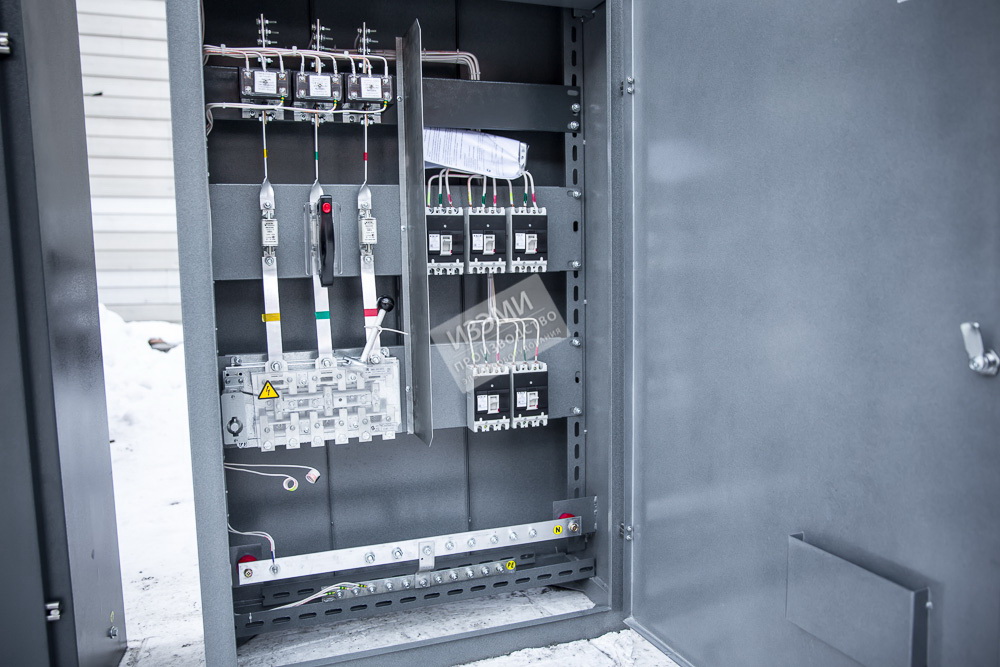

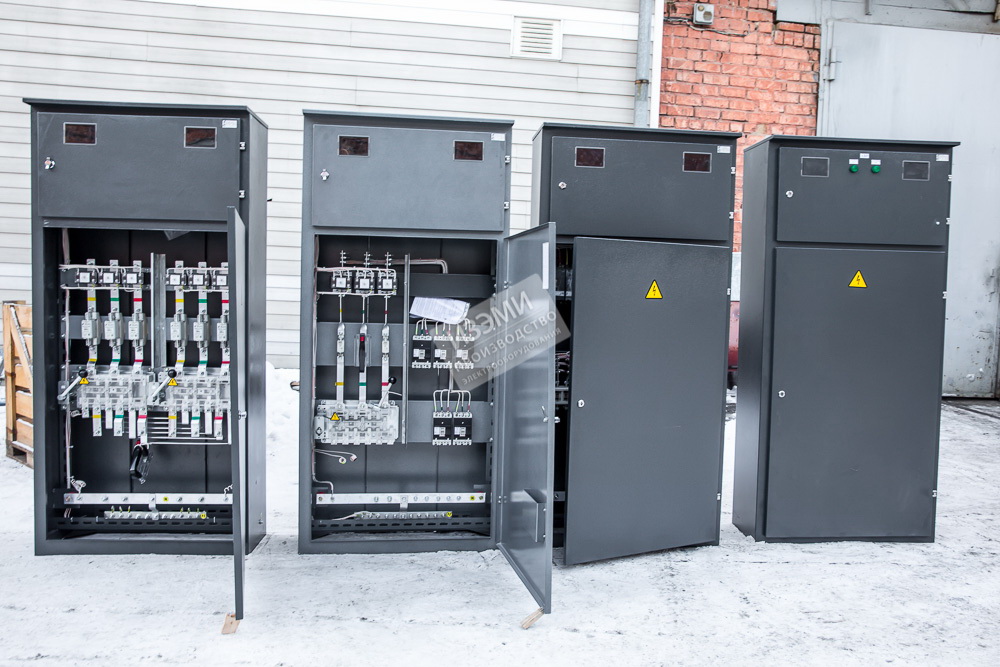

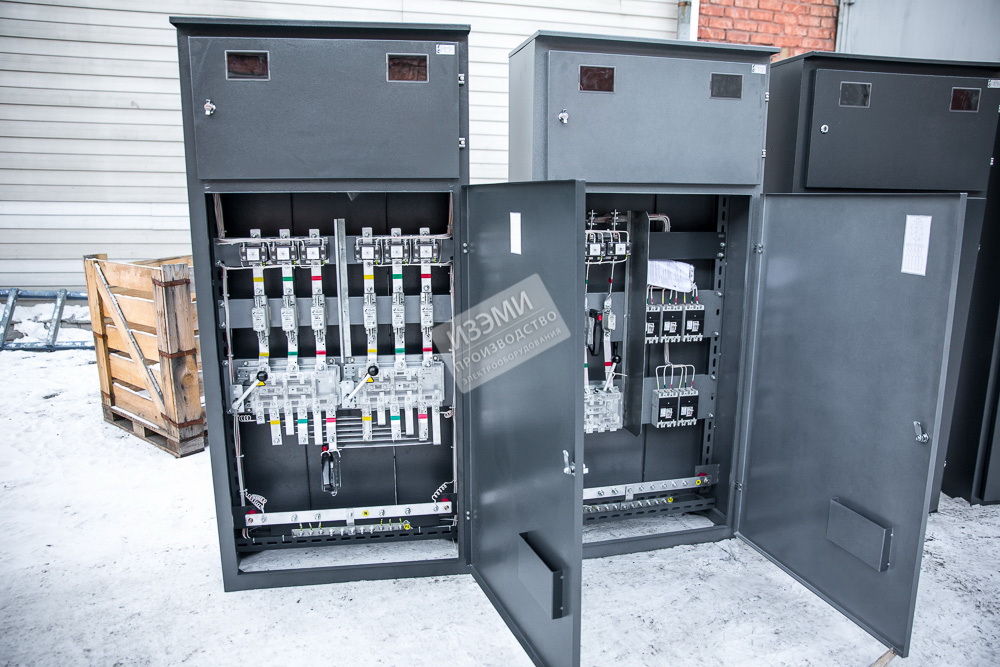

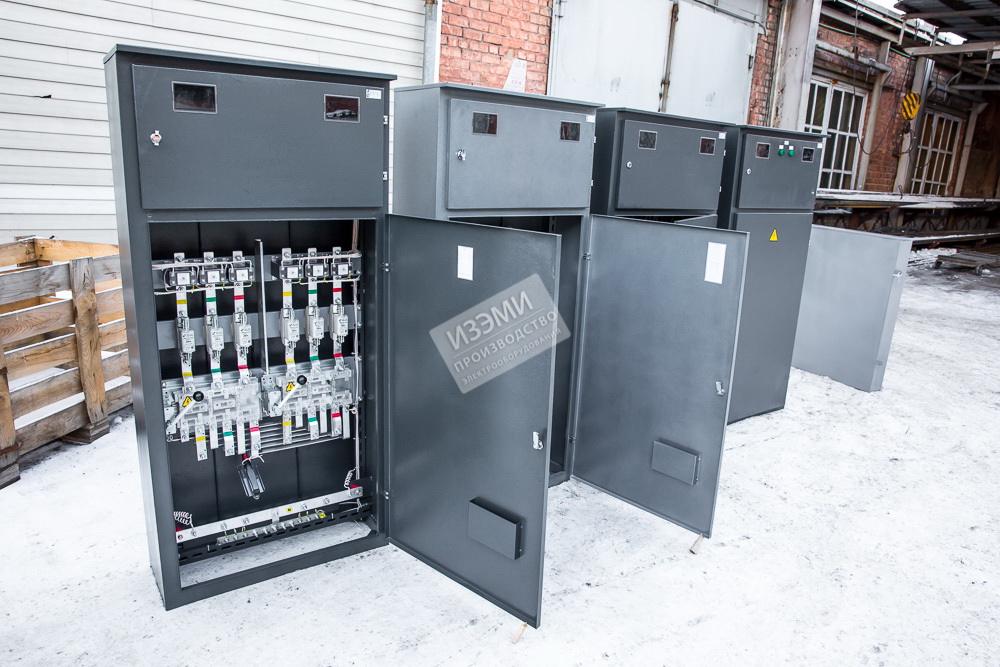

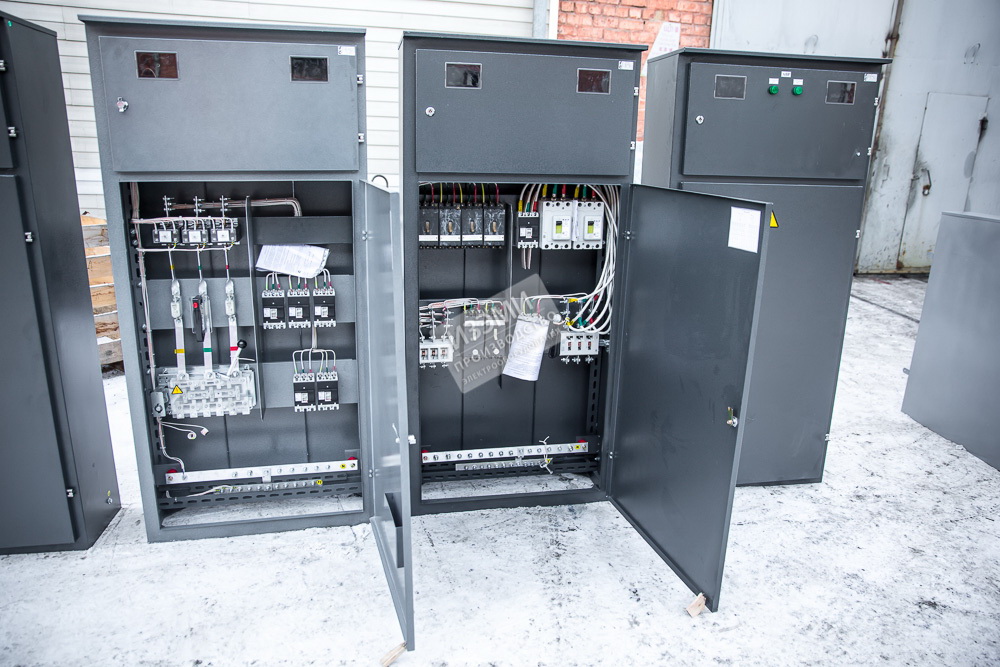

Шкафы ВРУ 3 комплектуются из отдельных панелей согласно схем (при отсутствии опросного листа панели поставляются с приборами учета и аппаратами защиты, параметры которых соответствуют их нормальным значениям). Так же ВРУ-3 комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными.

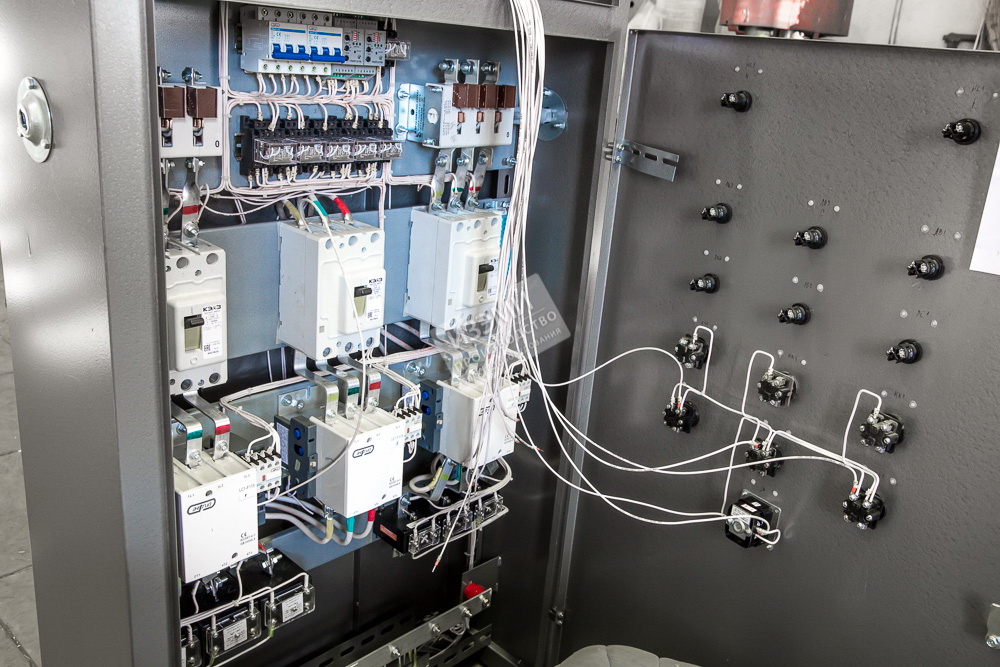

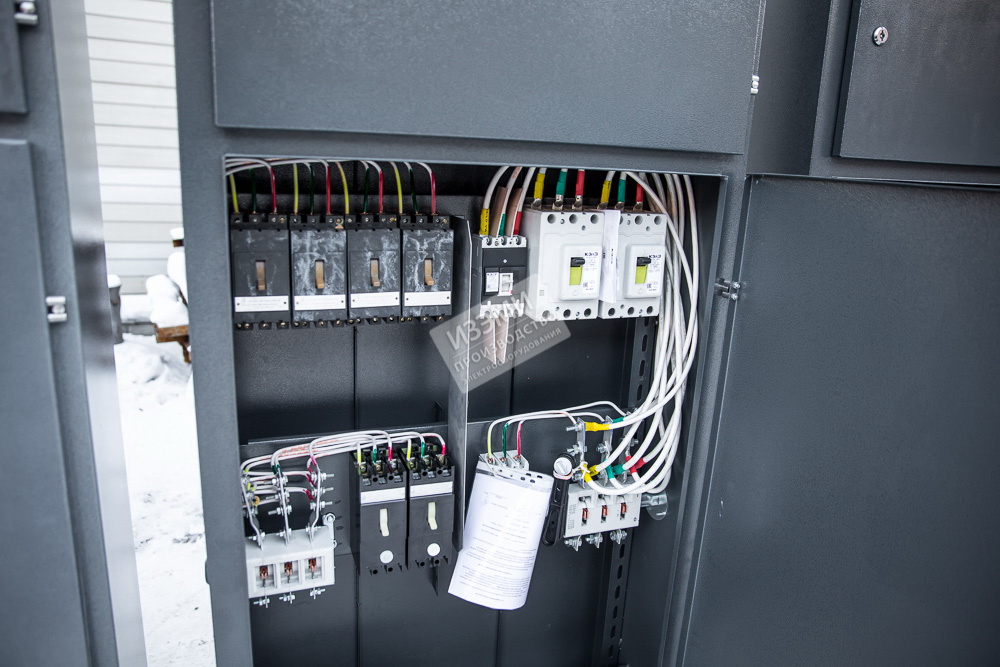

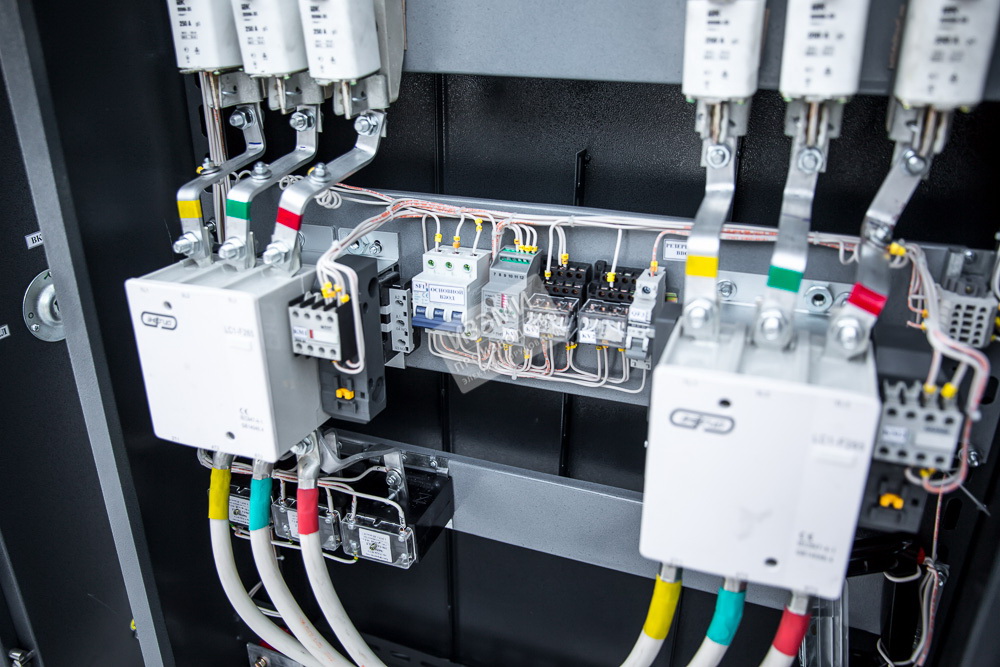

В шкафах ВРУ 3 установлены аппараты учета. Для управления освещением сетей общего пользования применены блоки автоматического и не автоматического правления освещением. Реле времени 1РВМ, 2РВМ, а также конденсаторы К73-57 в схемах ВРУ-3, устанавливаются только по предварительному заказу и могут быть заменены на аналоги без уведомления заказчика.

• Степень защиты – IР3Х – IР00 со стороны дна (по ГОСТ 14254-96);
• Климатическое исполнение – УХЛ, категория размещения –ГОСТ 15550-70;
• Электрическое сопротивление изоляции не менее 10 МОм;

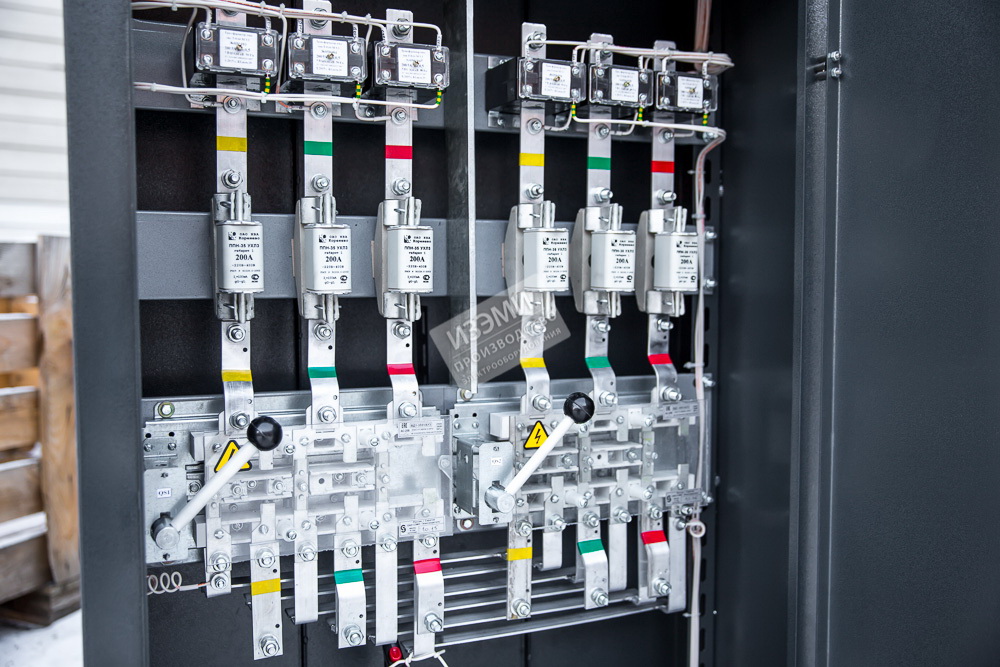

• Ошиновка ВРУ-3 выдерживает без повреждений ударный ток короткого замыкания не менее 10 кА.;

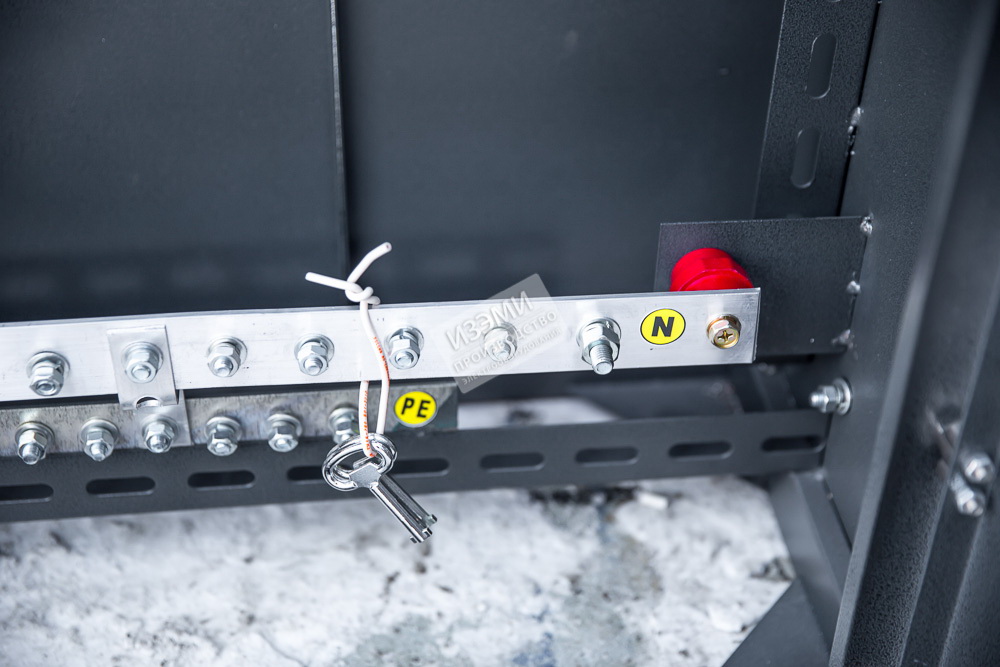

• Система шин L1, L2, L3, PEN;
• Габаритные размеры панели -1800х800х300мм.;
• Масса панели ВРУ3, не более 119 кг.

Классификация шкафов ВРУ-3

• вводные ВРУ - для ввода и учета электрической энергии;

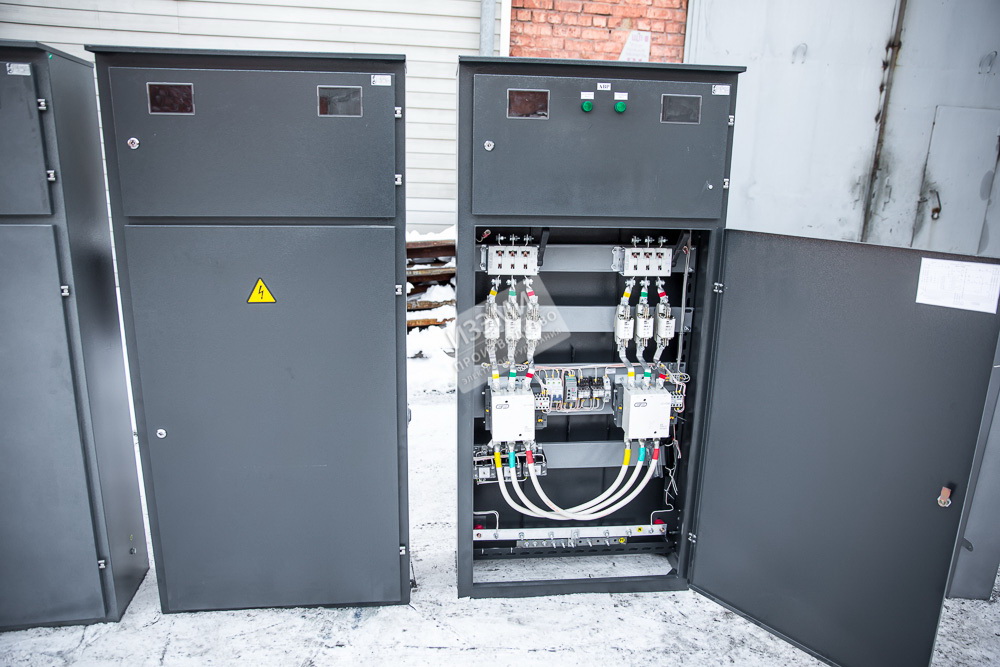

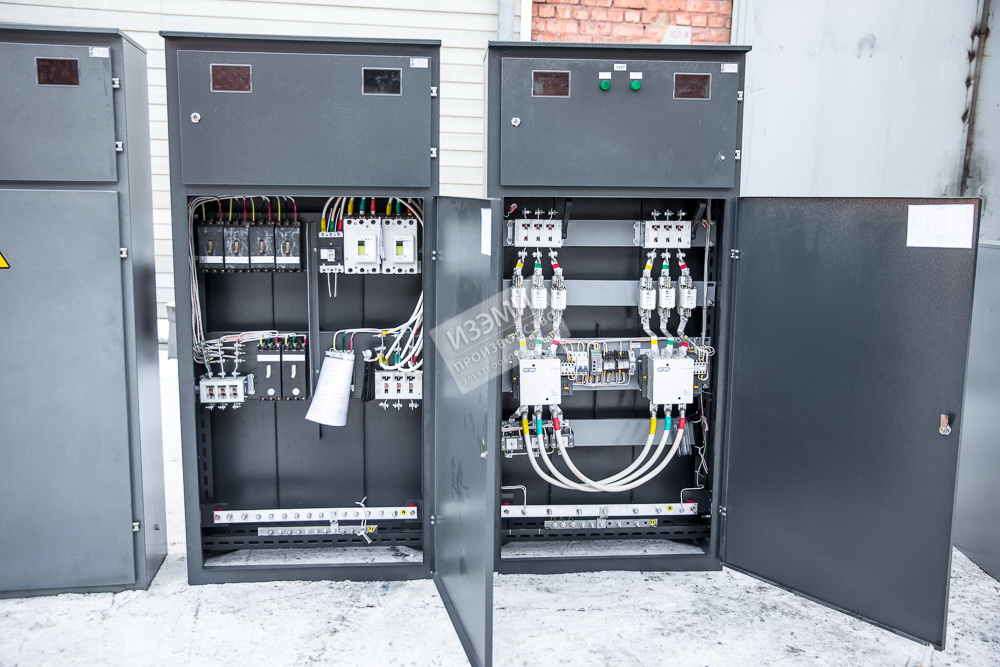

• вводные ВРУ с АВР - для автоматического переключния на резервное питание, с учетом;
• распределительные ВРУ - для распределения электрической энергии, применяют совместно с вводными;
• вводно-распределительные ВРУ - для ввода, распределения и учета электрической энергии.
• ВРУ с аппаратурой АВР - вводные шкафы автоматического резерва и учета электрической энергии.

Устройства ВРУ 3 разработаны для замены панелей ВРУ 1 и отличаются меньшими габаритными размерами, весом, металлоемкостью. Для удобства разделки и подключения кабелей и проводов большого сечения (150–240 мм2) рекомендуется заказывать к ВРУ-3 цоколи (подставки) высотой 150мм или 200мм. Шкафы ВРУ-3 также могут быть изготовлены по индивидуальным схемам заказчика, с применением аппаратов различных марок и модификаций.

Схемы вводных шкафов ВРУ-3

Техническое описание устройств ВРУ-3

Схемы шкафов ВРУ-3, габариты, внешний вид, а также устанавливаемая в них аппаратура, приведены в дополнительном файле технического описания, доступного для загрузки.
