ВРУ 1 - шкафы вводно-распределительные

Назначение и область применения шкафов ВРУ-1

Шкафы ВРУ-1 предназначены для приёма и распределения электроэнергии, защиты оборудования от перегрузок и токов короткого замыкания в сетях переменного тока напряжением 380/220 В, частотой 50 и 60Гц.

Условия эксплуатации устройств ВРУ-1

• Высота над уровнем моря – не более 2000 м;
• Температура окружающего воздуха от +10 С до 350 С;
• Группа условий эксплуатации в части воздействия окружающей среды М2 по ГОСТ 17516.1-90

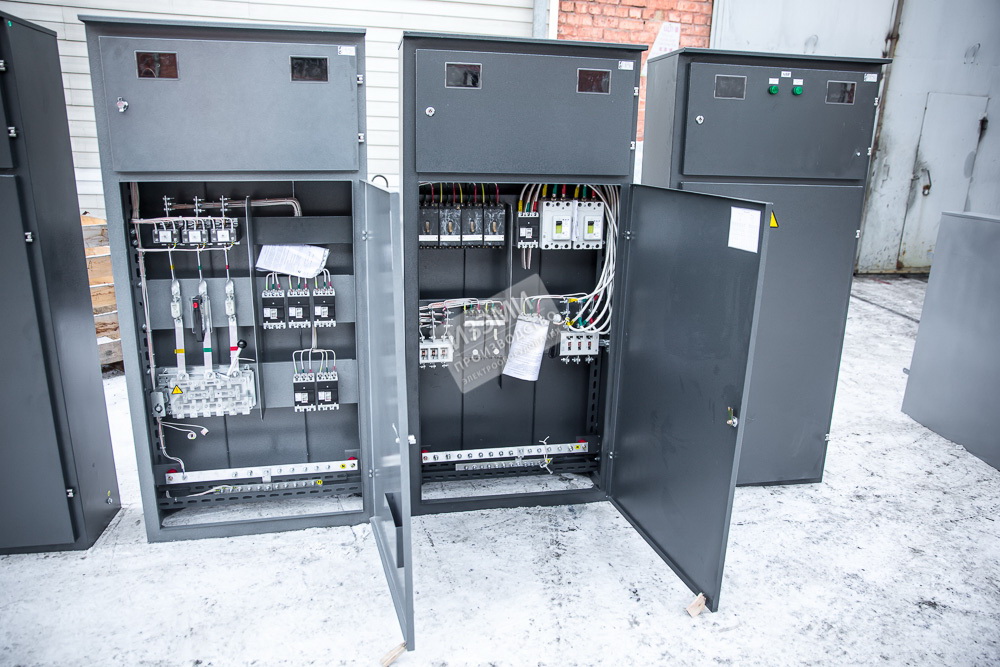

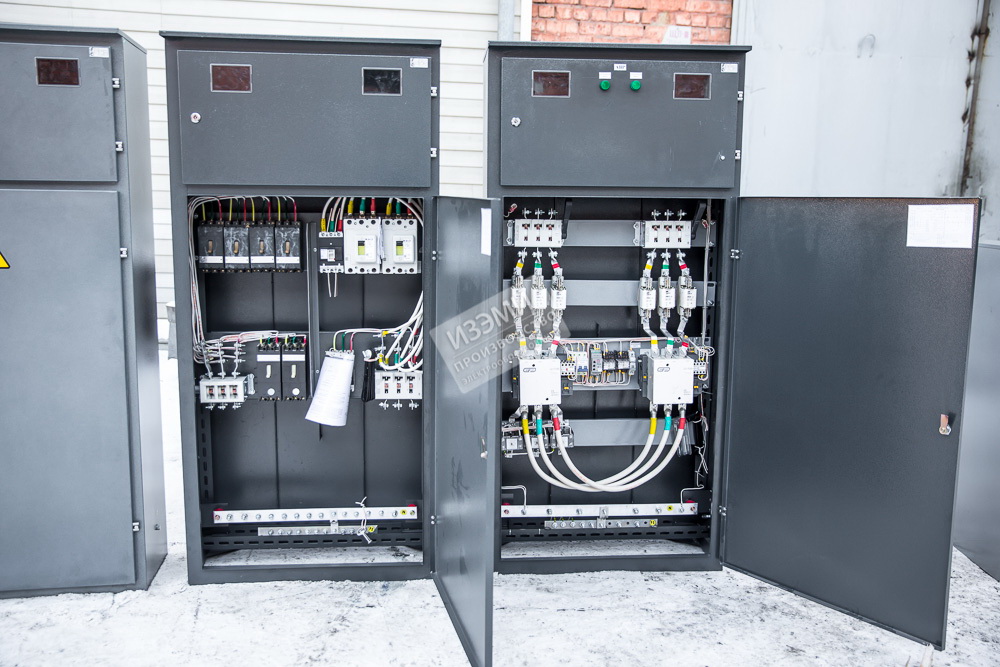

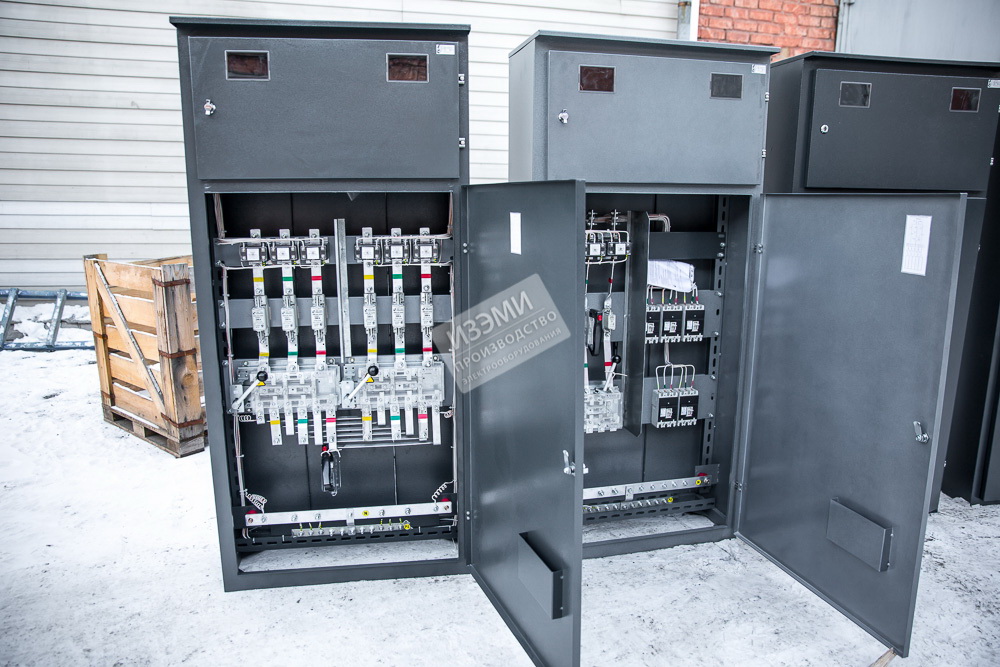

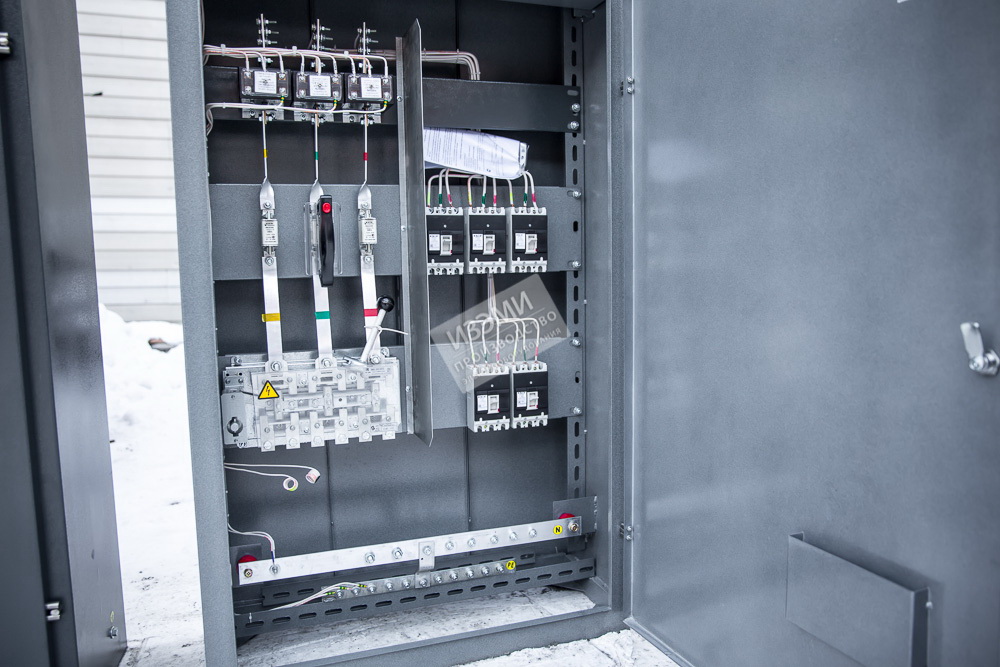

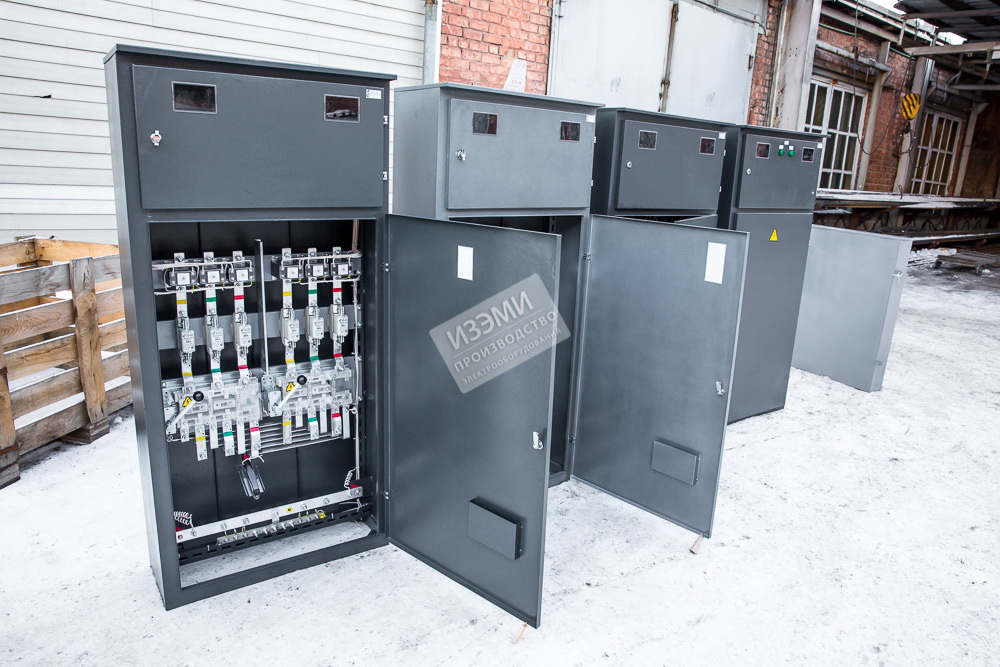

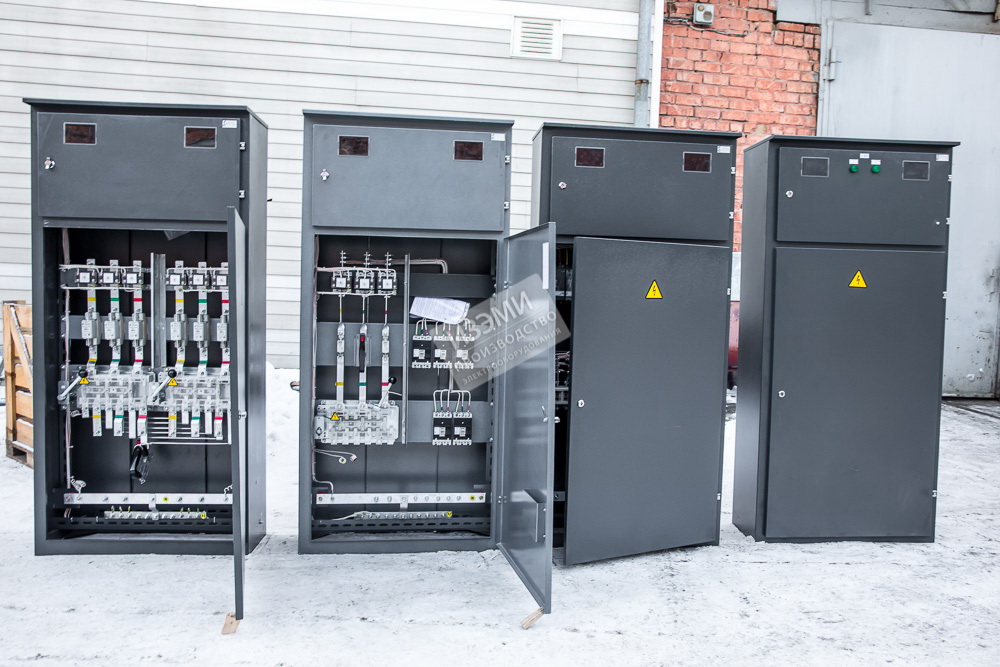

Шкафы ВРУ-1 комплектуются из отдельных панелей согласно схем (при отсутствии опросного листа панели поставляются с приборами учета и аппаратами защиты, параметры которых соответствуют их нормальным значениям). Так же устройства ВРУ 1 комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными.

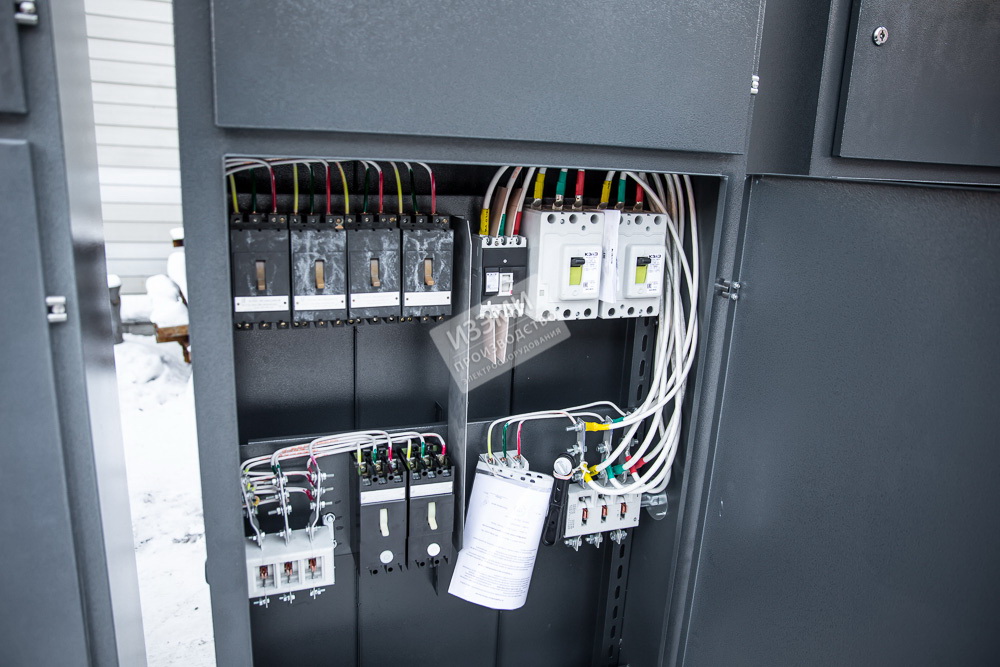

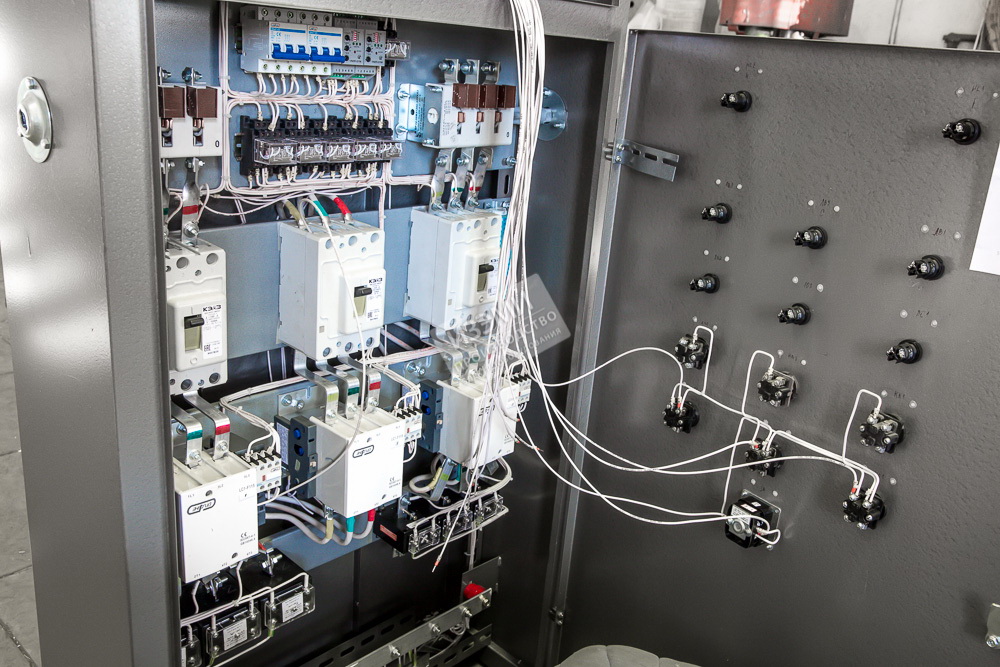

В шкафах ВРУ-1 установлены аппараты учета. Для управления освещением сетей общего пользования применены блоки автоматического и не автоматического правления освещением. Реле времени 1РВМ, 2РВМ, а также конденсаторы К73-57 в схемах ВРУ1, устанавливаются только по предварительному заказу и могут быть заменены на аналоги без уведомления заказчика.

• Степень защиты – IР3Х – IР00 со стороны дна (по ГОСТ 14254-96);
• Климатическое исполнение – УХЛ, категория размещения –ГОСТ 15550-70;
• Электрическое сопротивление изоляции не менее 10 МОм;

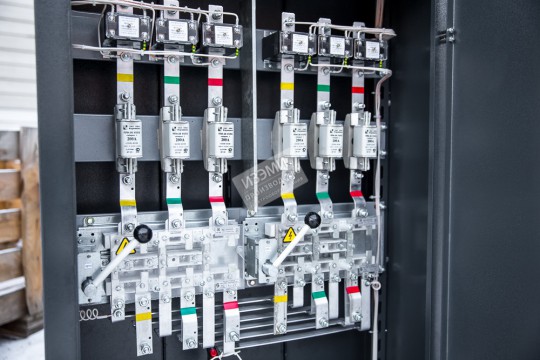

• Ошиновка ВРУ-1 выдерживает без повреждений ударный ток короткого замыкания не менее 10 кА;

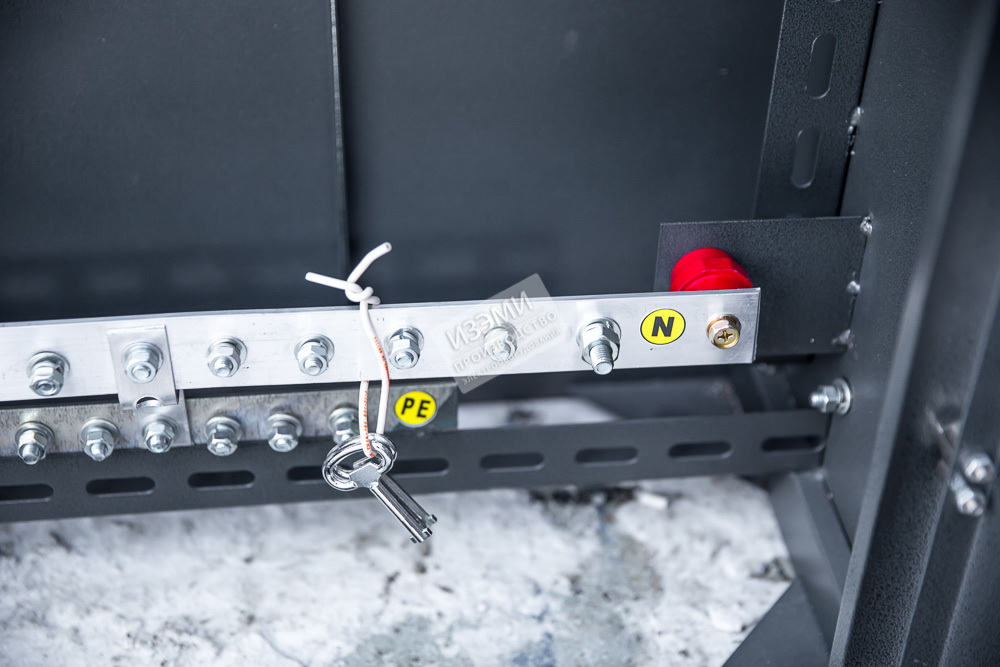

• Система шин L1, L2, L3, PEN;
• Габаритные размеры панели -1800х800х300мм;
• Масса панели ВРУ-1, не более 119 кг.

Классификация устройств ВРУ-1

• вводные ВРУ - для учета электрической энергии;

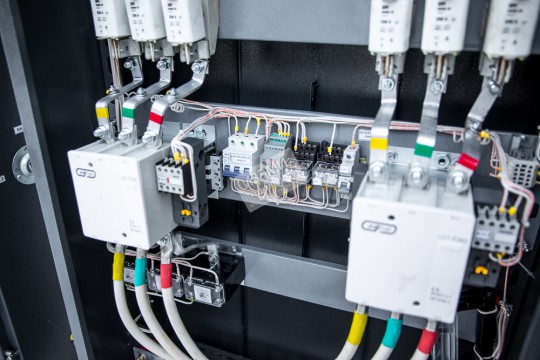

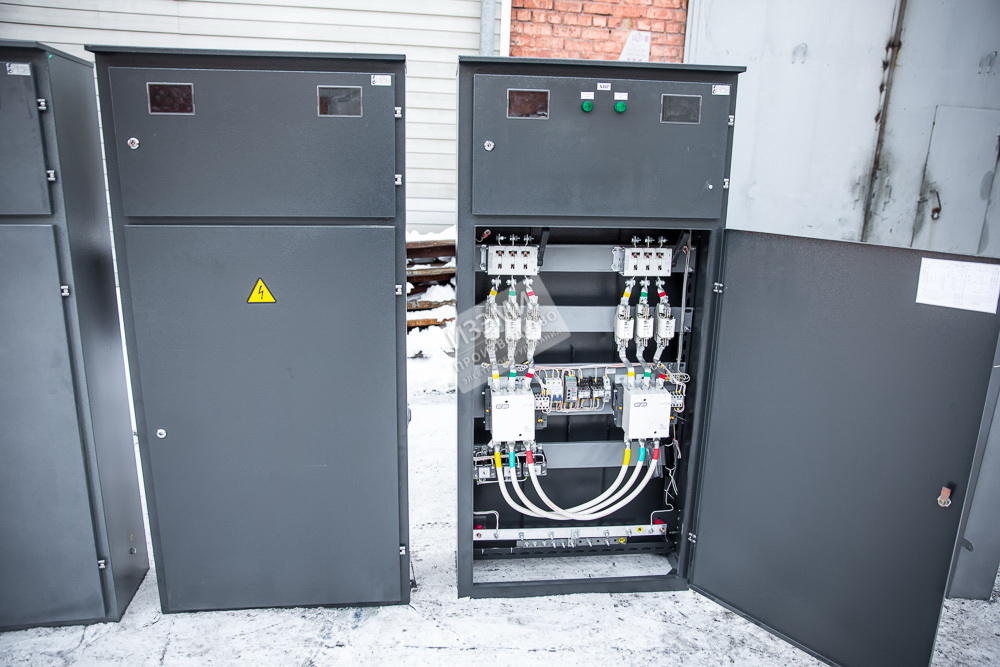

• вводные ВРУ с АВР - для автоматического переключния на резервное питание, с учетом;
• распределительные ВРУ - для распределения электрической энергии, применяют совместно с вводными;
• вводно-распределительные ВРУ - для распределения и учета электрической энергии.

Новые шкафы ВРУ-3 разработаны для замены панелей ВРУ-1 и отличаются меньшими габаритными размерами, весом, металлоемкостью. Для удобства разделки и подключения кабелей и проводов большого сечения (150–240 мм2) рекомендуется заказывать к ВРУ-1 цоколи (подставки) высотой 150мм или 200мм. Шкафы ВРУ-1 также могут быть изготовлены по индивидуальным схемам заказчика, с применением аппаратов различных марок и модификаций.

Техническое описание шкафов ВРУ-1

Схемы устройств ВРУ-1, габариты, внешний вид, а также устанавливаемая в них аппаратура, приведены в дополнительном файле технического описания, доступного для загрузки.
