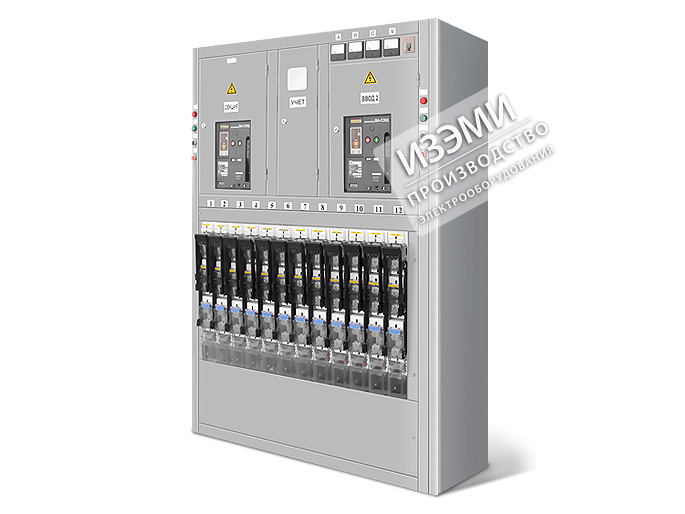

ШРНН - шкаф распределительный низковольтный

Назначение и область применения шкафа ШРНН

Шкафы распределительные низкого напряжения ШРНН предназначены для комплектации распределительных устройств напряжением 0,4 кВ, переменного тока частотой 50 Гц., с глухозаземленной нейтралью, служащих для приема и распределения электрической энергии, защиты от перегрузок и токов короткого замыкания отходящих линий.

Шкаф ШРНН предназначен для установки в специальных электропомещениях, в комплектных трансформаторных подстанциях 2КТПНУ, 2КТПН, КТПНУ, КТПН. Шкафы ШРНН являются современным аналогом и заменой распределительных панелей ЩО-70. Малый габарит шкафа ШРНН позволяет их встраивать в небольшие электропомещения.

Структура условного обозначения шкафов ШРНН

ШРНН-X1-Х2-Х3(Х4)-Х5-У3

ШРНН — шкаф распределительный низкого напряжения одностороннего обслуживания;
Х1 - исполнение 01(02) левый (правый);
Х2 - число отходящих линий (фидеров);
Х3 - номинальный ток вводного выключателя нагрузки;
Х4 - номинальный ток секционного выключателя нагрузки;
Х5 - номинальный ток и тип автоматического выключателя комбинированного шкафа;
У3 - климатические исполнение и категория размещения.

Исполнение шкафов ШРНН определяется схемой главных цепей, в зависимости от которых может быть установлено следующее оборудование:

Вводные и секционные аппараты

Выкатные или втычные автоматические выключатели:

— ВА-СЭЩ-LBA (Электрощит),
— Emax (ABB),
— Masterpact NW (Schneider Electric).

Линейные аппараты

Выключатели нагрузки с предохранителями:

— SL (Jean Müller);
— XLBM (ABB);
— ARS (Apator Electro).

Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.

Отличительные особенности и преимущества шкафа ШРНН

Насыщенность шкафа ШРНН аппаратами в первую очередь позволяет уменьшить габариты, что в свою очередь снизить затраты на строительство и обслуживание. Конструкция шкафов дает возможность при проведении монтажных и наладочных работ удобно развести и подключить питающие кабели, а во время эксплуатации ШРНН выполнять работы на каждом фидере, не отключая при этом всю секцию. Полимерное покрытие, выполненное на новой автоматической линии с полным циклом подготовки поверхности (операциями обезжиривания, цинко-фосфотирования и пассивации).
