Шкафы зажимов ШЗН1А, ШЗН1Б, ШЗН2, ШЗН3
|
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
|
|
|
ШЗН1А
|
для подключения и распределения вторичных цепей трансформаторов напряжения, устанавливаемых на ЛЭП 330-500 кВ; на шинах 110-500 кВ; на стороне высшего напряжения автотрансформаторов подстанций (энергообъектов) с принципиальной схемой распределительных устройств "Полуторная" и "Многоугольник".
|
|
ШЗН1Б
|
для подключения и распределения вторичных цепей трансформаторов напряжения, устанавливаемых на ЛЭП 330-500 кВ; на шинах 110-500 кВ; на стороне высшего напряжения автотрансформаторов подстанций (энергообъектов) с принципиальной схемой распределительных устройств "Полуторная" и "Многоугольник", без автоматического выключателя, используемого для защиты цепей напряжения счетчиков.
|
|
ШЗН1В
|
предназначен для подключения и распределения вторичных цепей трансформаторов напряжения с тремя вторичными обмотками, устанавливаемых на ЛЭП 330 – 500 кВ; на шинах 110 – 500 кВ; на стороне высшего напряжения автотрансформаторов подстанций (энергообъектов) с принципиальной схемой распределительных устройств «Полуторная» и «Многоугольник».
|
|
ШЗН2
|
для подключения и распределения вторичных цепей трансформаторов напряжения, устанавливаемых на шинах 35 кВ; на стороне низшего напряжения автотрансформатора (трансформатора) и шинах турбогенератора.
|
|
ШЗНЗ-73
|
для подключения и распределения вторичных цепей трансформаторов напряжения, устанавливаемых на линиях 35 кВ; на обходной системе шин 110-120 кВ, на стороне 35 кВ автотрансформатора с высшим напряжением 110-120 кВ и других трансформаторов напряжения без дополнительных вторичных обмоток.
|
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
|
|
|
Степень защиты
|
IР 21, IР 54
|
|
Климатическое исполнение
|
У1, УХЛ1
|
|
КРАТКАЯ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
|
Номинальное напряжение
|
220 В, 50Гц
|
|
Номинальный ток, А
|
номинальный ток автоматических выключателей
|

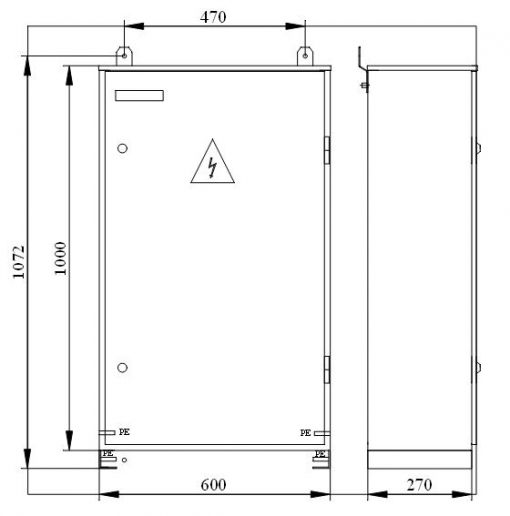

Габаритные и установочные размеры

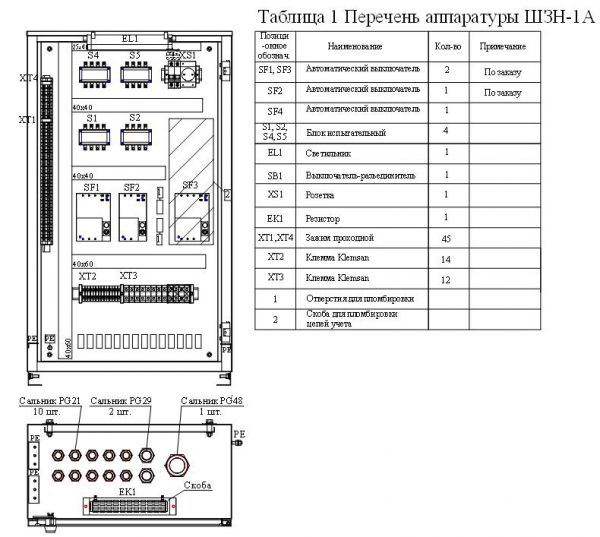

ШЗН-1А Общий вид и перечень элементов

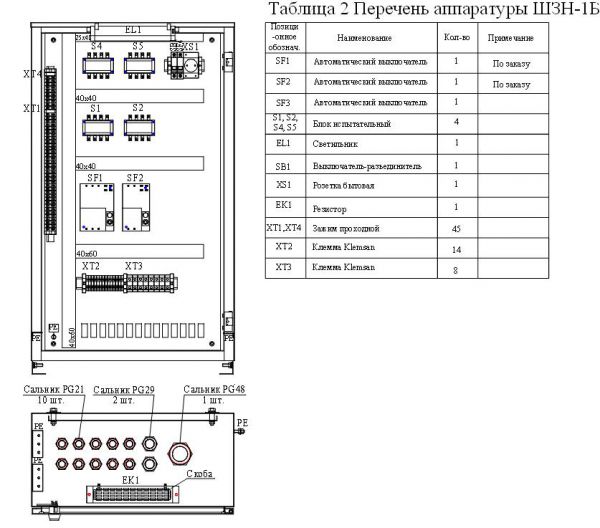

ШЗН-1Б Общий вид и перечень элементов

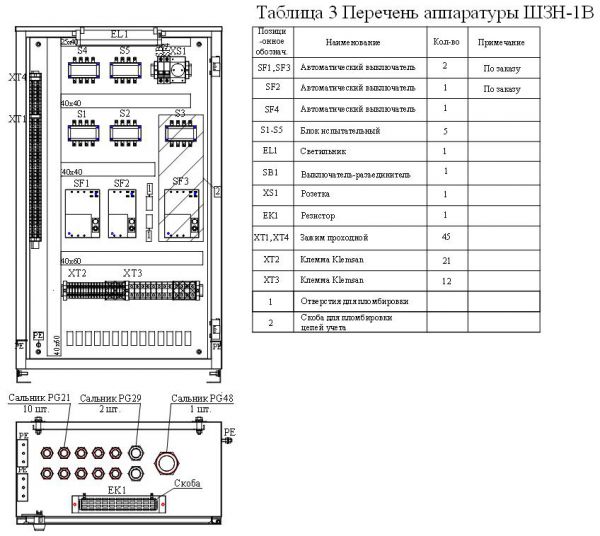

ШЗН-1В общий вид и перечень элементов

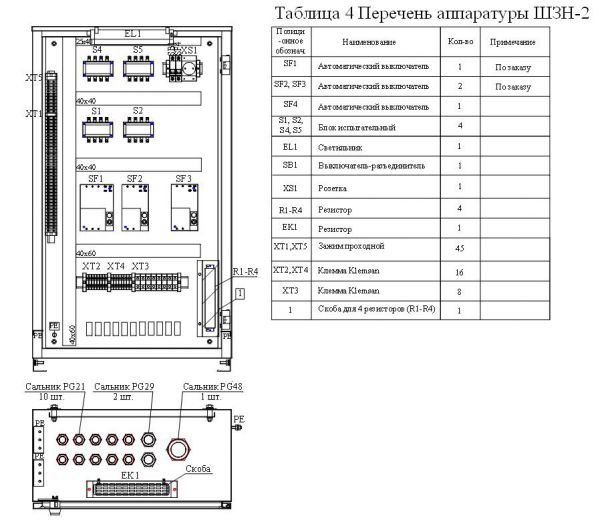

ШЗН-2 Общий вид и перечень элементов

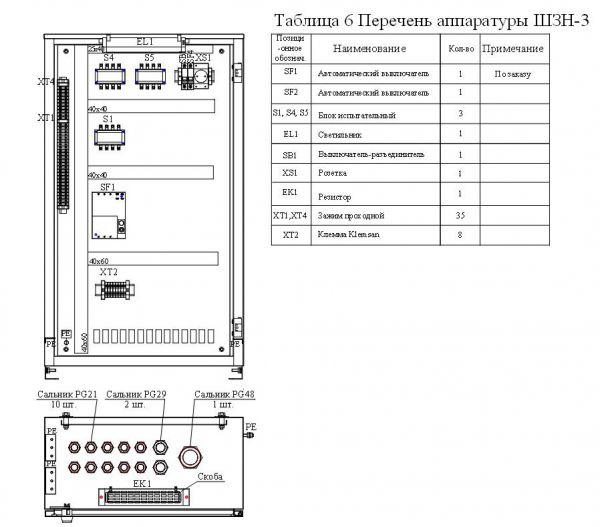

ШЗН-3 Общий вид и перечень элементов
