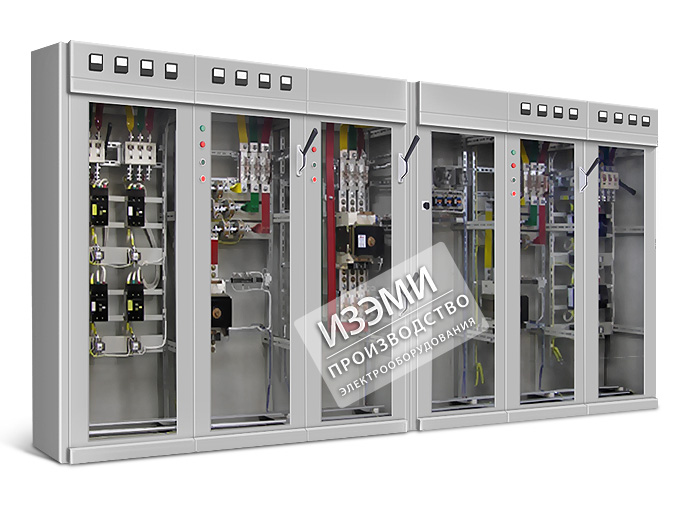

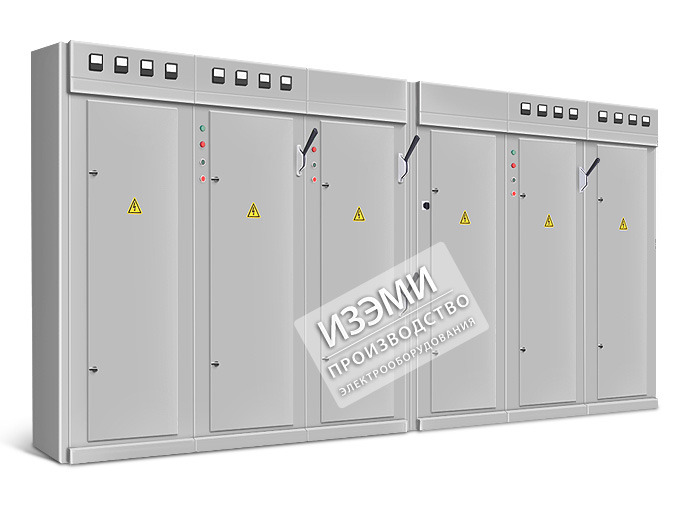

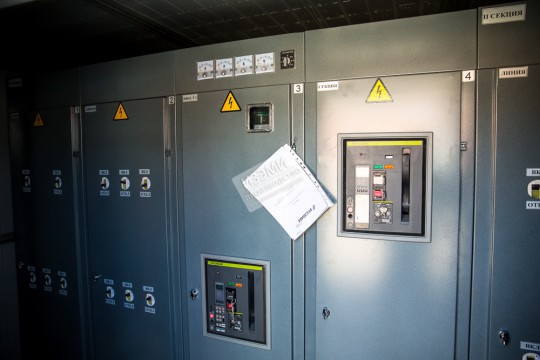

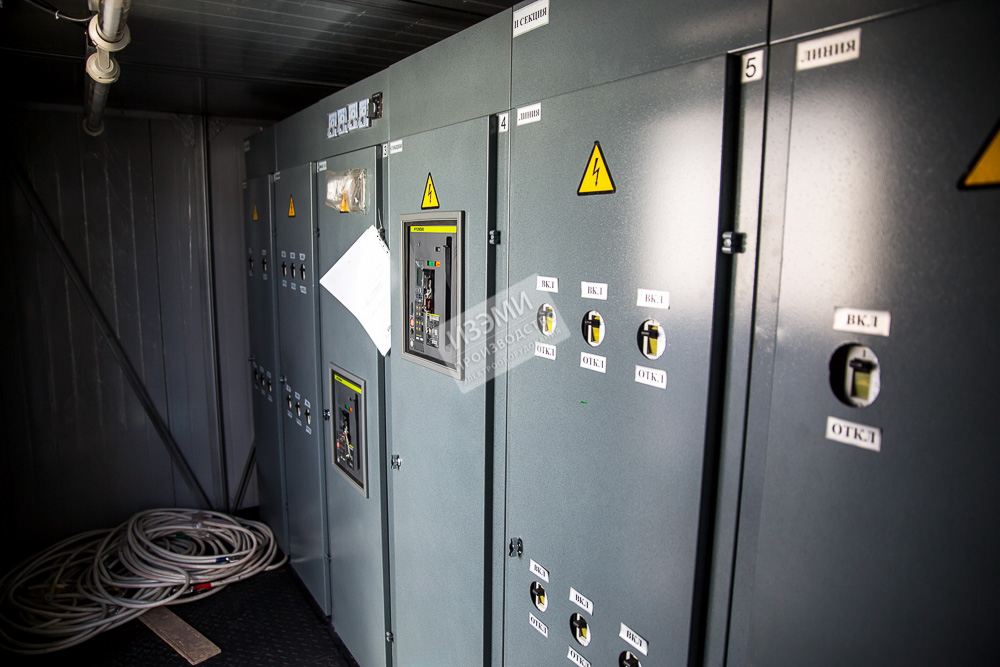

ЩО 70 - панели распределительных щитов

Назначение и область применения панелей ЩО-70

Панели ЩО 70 предназначены для комплектации распределительных щитов напряжением 0,4 кВ трехфазного переменного тока частотой 50 Гц, которые служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

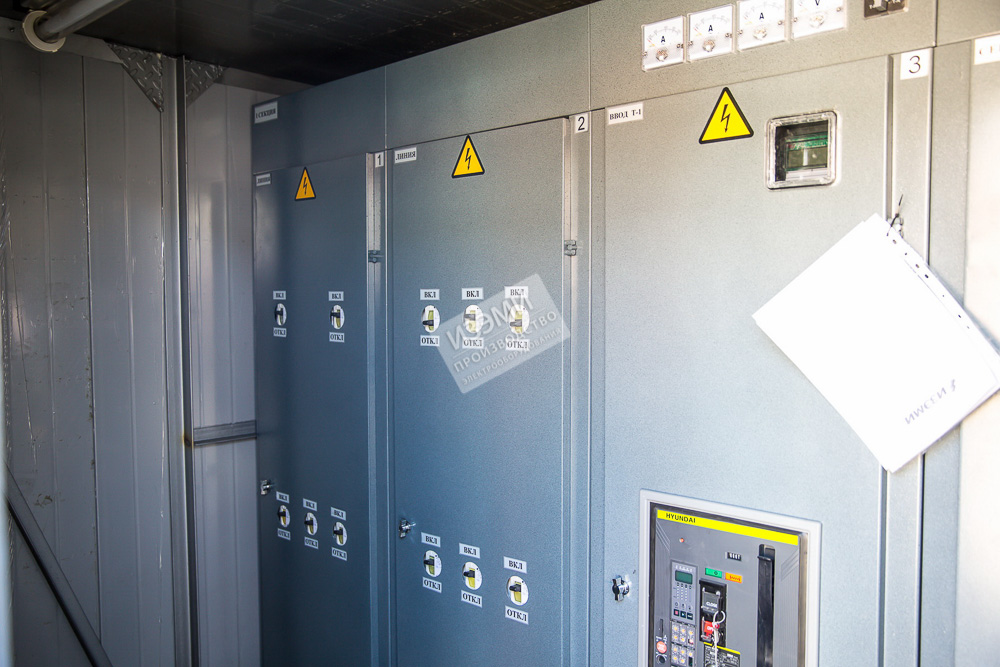

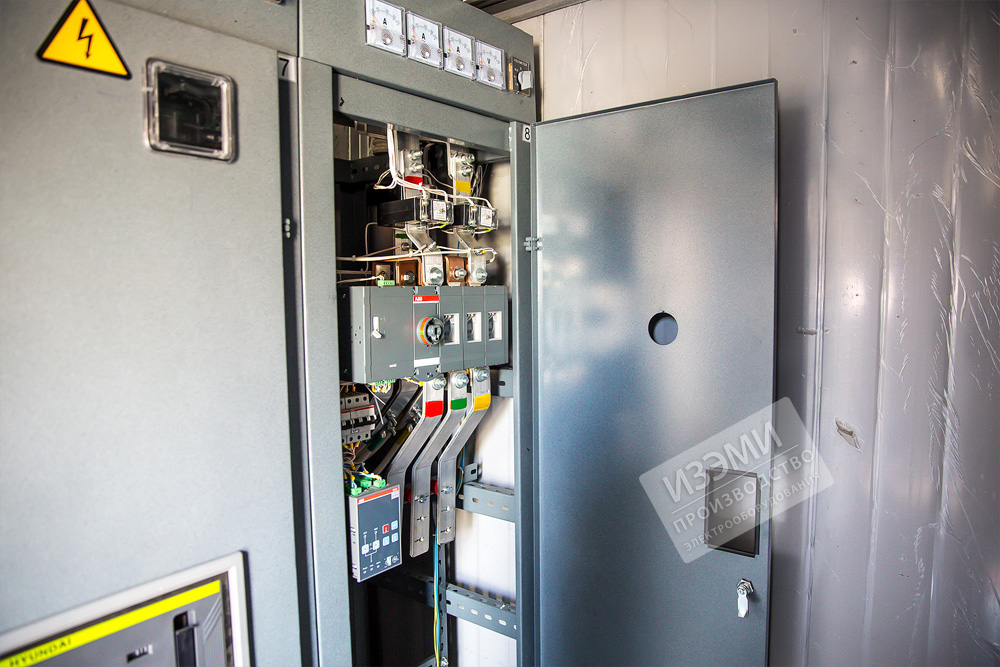

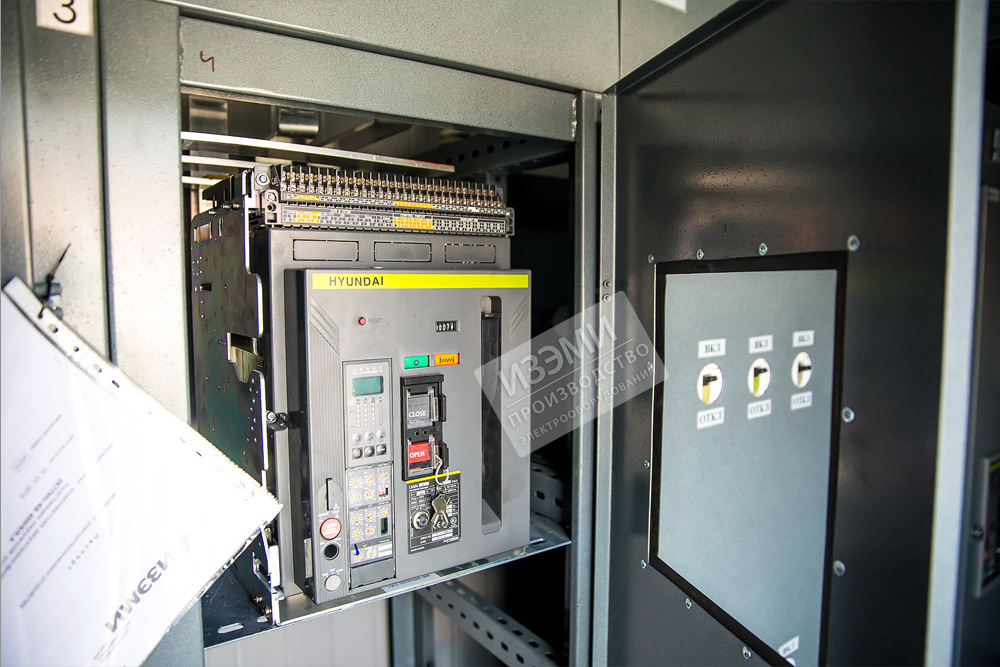

Конструкция и описание панелей ЩО 70

Конструктивно панели ЩО-70 представляют собой металлоконструкции, имеющие степень защиты с фасадной стороны IP20, а с остальных сторон IP00, и предназначены для одностороннего обслуживания.

Ошиновка панелей имеет электродинамическую стойкость к токам короткого замыкания и составляет:

— 30кА для панелей ЩО-70-1 (комплектование щитов мощностью до 630 кВА);
— 50кА для панелей ЩО-70-2, ЩО-70-3 (комплектование щитов мощностью свыше 630 кВА).

Панели ЩО-70-3 в отличие от ЩО-70-1, ЩО-70-2 имеют меньшие габариты. Щиты устанавливаются в электрощитовых помещениях с температурой окружающей среды от -40°С до +35°С.

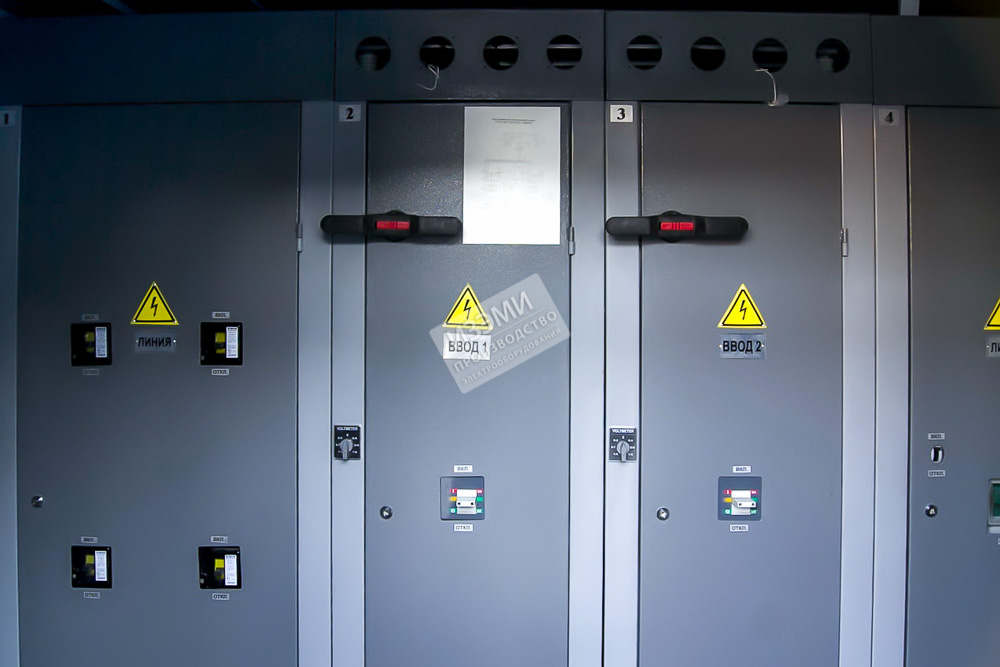

Классификация панелей ЩО-70

— линейные ЩО 70;
— вводные ЩО 70;
— секционные ЩО 70;
— водно-линейные ЩО 70;
— водно-секционные ЩО 70;
— панели ЩО 70 с аппаратурой АВР;
— панели ЩО 70 диспетчерского управления уличным освещением.

Водные панели ЩО-70 предназначены для передачи электрической энергии от силового трансформатора на сборные шины, к которым подключаются линейные и секционные панели. Линейные панели ЩО 70 предназначены для передачи электрической энергии от сборных шин потребителю. Секционные панели ЩО 70 предназначены для коммутации сборных шин.

Основным документом для комплектования панелей ЩО-70 является опросный лист, в соответствии с которым производится:

- компоновка панелей;
- поставка торцевых панелей, щитков учета, комплекта сборных шин и шинных мостов (при их наличии).

Техническое описание панелей ЩО70

Типоисполнения панелей ЩО-70, внешний вид, аппаратура, устанавливаемая в них, принципиальные электрические схемы, а также габаритные размеры приведены в дополнительном файле технического описания, доступного для загрузки.
