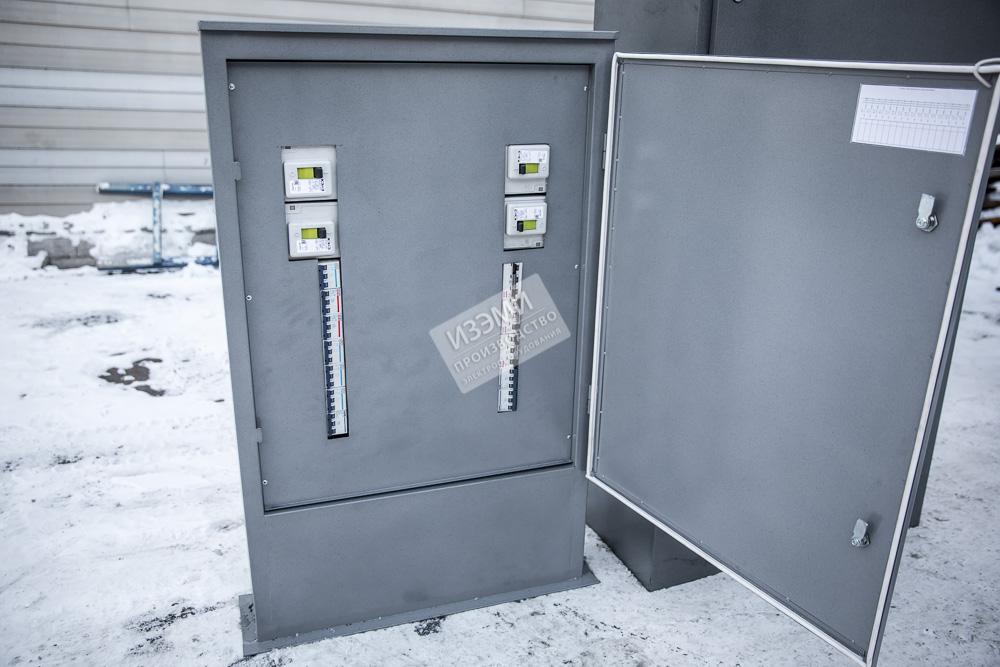

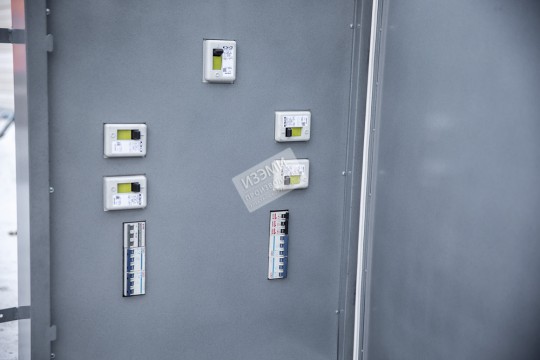

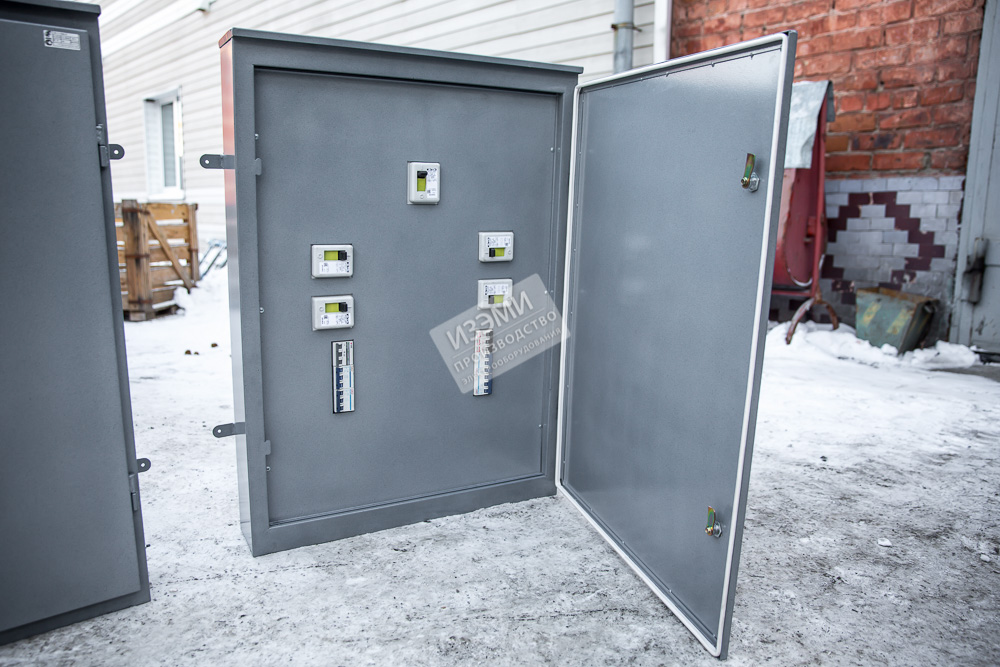

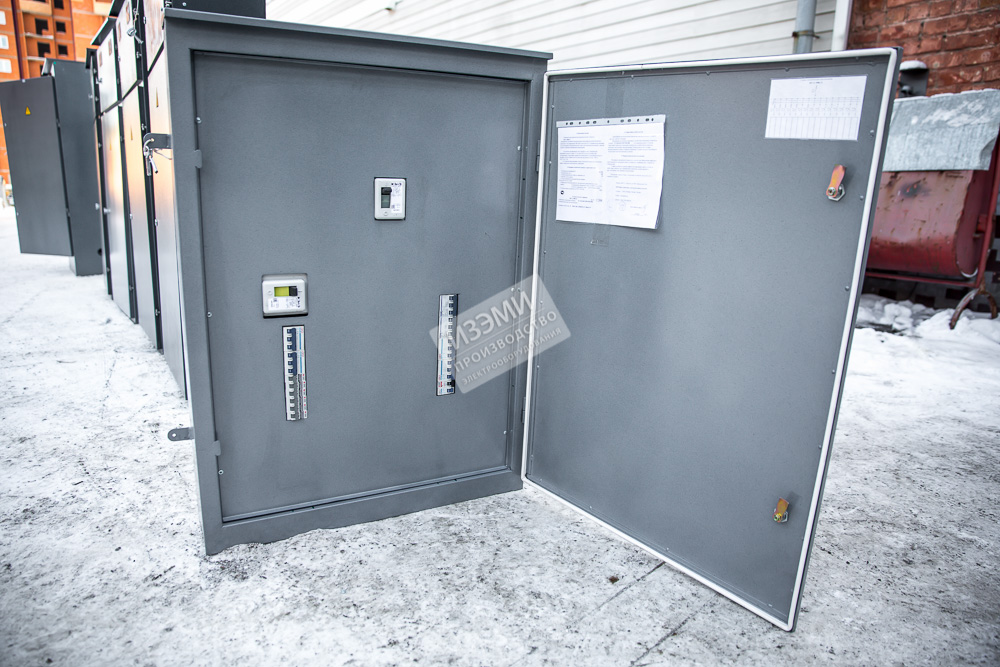

ПР8804 - пункты распределительные

Назначение и область применения пунктов ПР8804

ПР8804 - пункты ввода, учета и распределения электрической энергии серии ПР8804 изготавливаются для обеспечения электрической энергией индивидуальных жилых зданий, небольших общественных зданий (офисов, магазинов), малых производственных предприятий.

Краткое описание

Пункты распределительные ПР8804 обеспечивают:

- ввод трехфазной электрической сети напряжением 380/220 В 50 Гц или однофазной сети напряжением 220 В 50 Гц;
- распределение электроэнергии по трехфазным и однофазным цепям;
- защиту всех цепей от перегрузок и токов короткого замыкания;
- защиту от токов утечки на землю (защиту человека от поражения электрическим током и защиту от пожара при неисправности электропроводки) с уставкой срабатывания 30, 100 и 300 мА;
- учет электроэнергии в трехфазной и однофазной цепях потребления;
- отключение напряжения на вводе по команде пожарной сигнализации;
- нечастые (до 6 в сутки) оперативные включения и отключения электрических цепей.

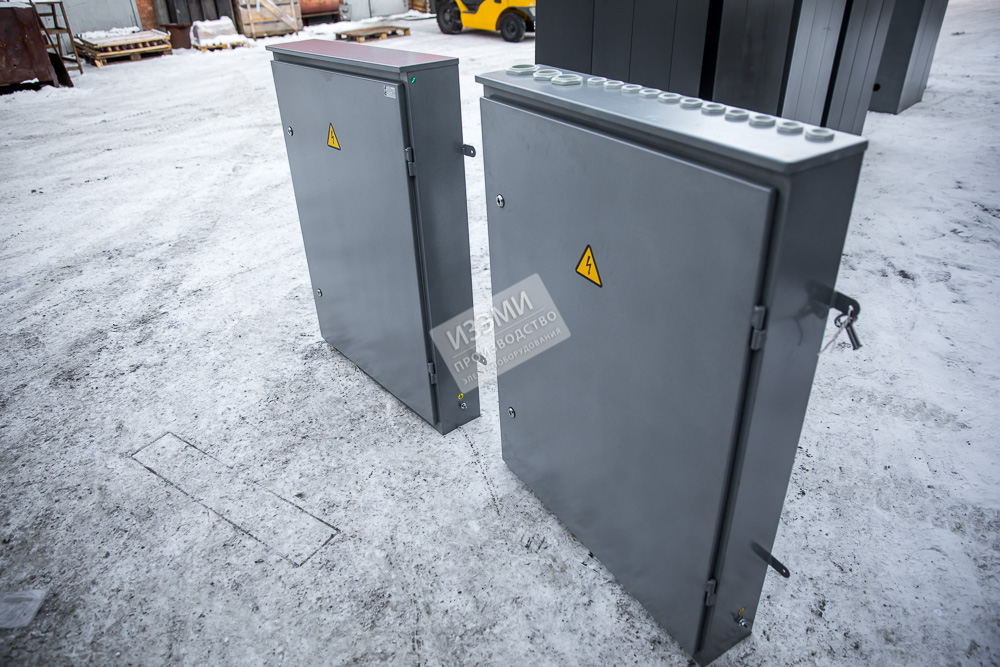

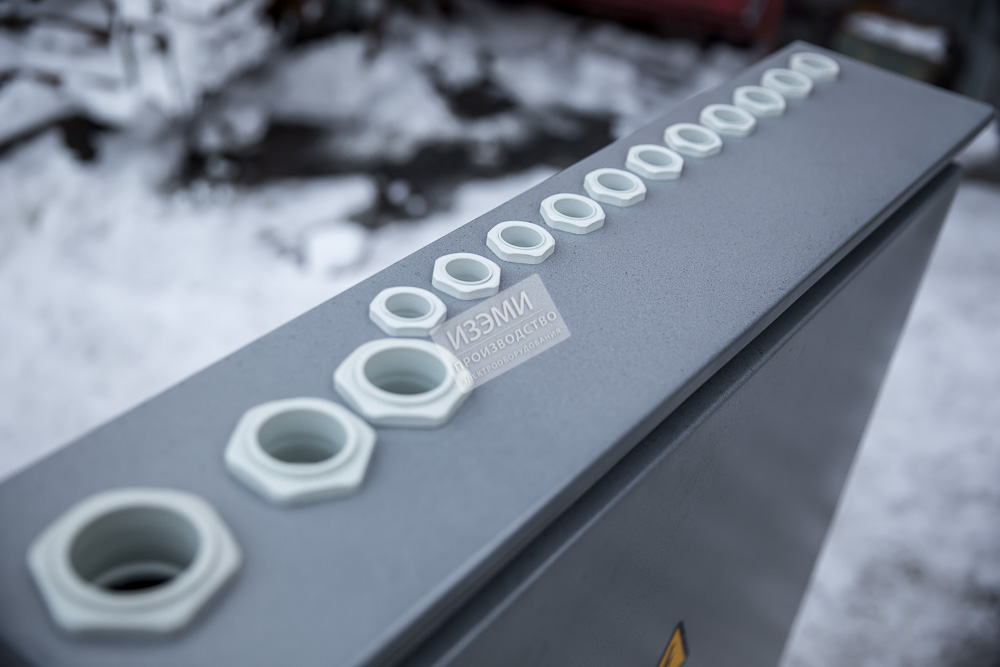

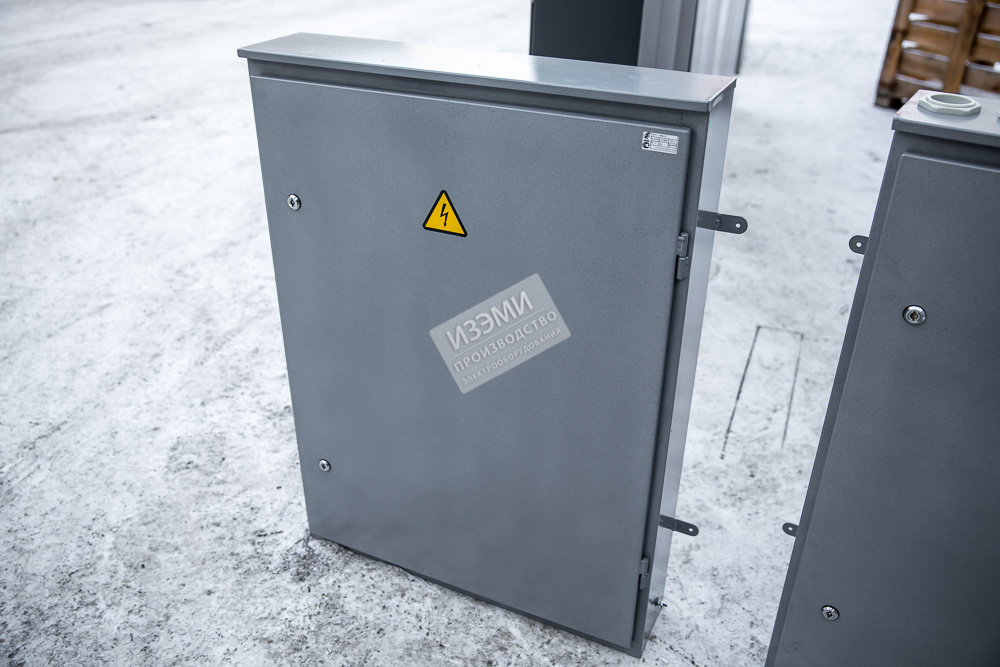

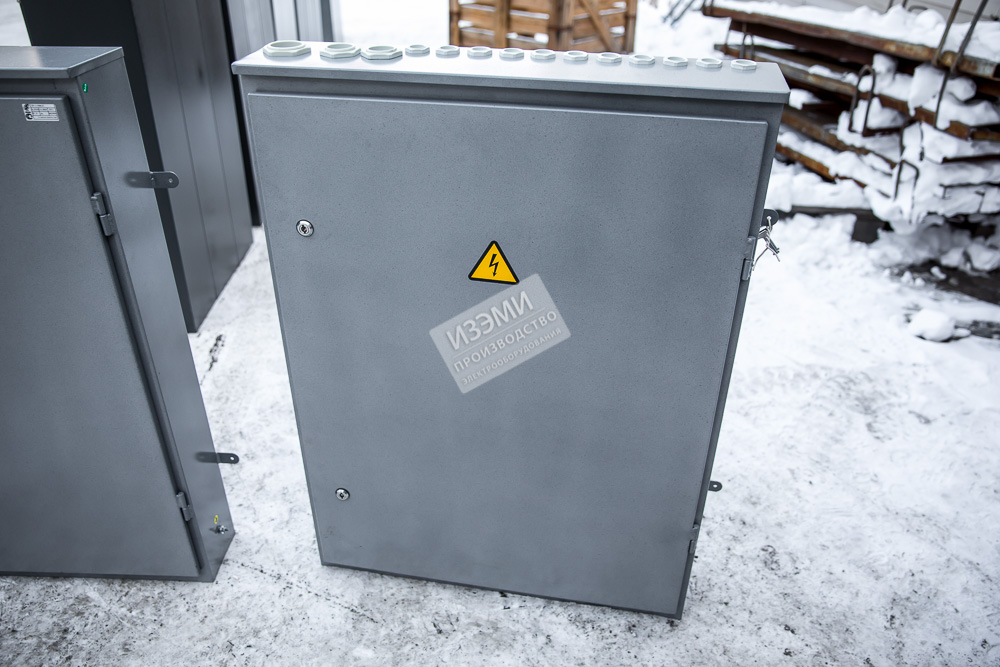

Пункты распределительные ПР8804 классифицируются по номинальному току вводного аппарата, электрическим схемам, исполнению (в нишу, настенный, напольный). Кроме того, в конструкциях изделий предусмотрены две разновидности ввода кабелей (сверху или снизу).

При заказе щитов серии ПР8804, заказчикам необходимо уточнять номинальные токи вводного и распределительных аппаратов.

Техническое описание ПР8804

Типоисполнения пунктов распределительных серии ПР8804, схемы, внешний вид, аппаратура, устанавливаемая в них, а также габаритные размеры приведены в дополнительном файле технического описания, доступного для загрузки.
