И-710 - шкаф управления наружным освещением

i

Назначение и область применения шкафа И-710

Шкаф серии И710 предназначен для управления наружным вечерним и ночным освещением городов и поселков в трех режимах:

- местное управление;
- автоматическое управление;
- принудительное включение и отключение автоматического управления с диспетчерского пульта.

Краткое описание шкафа И-710

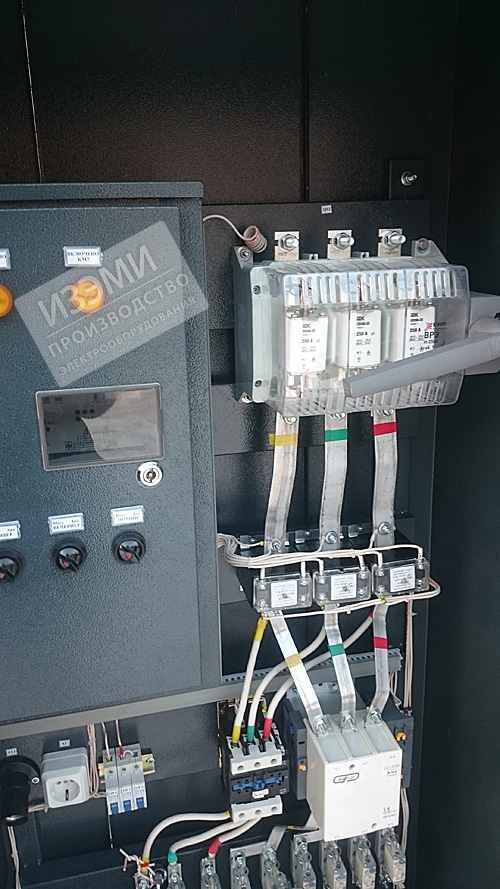

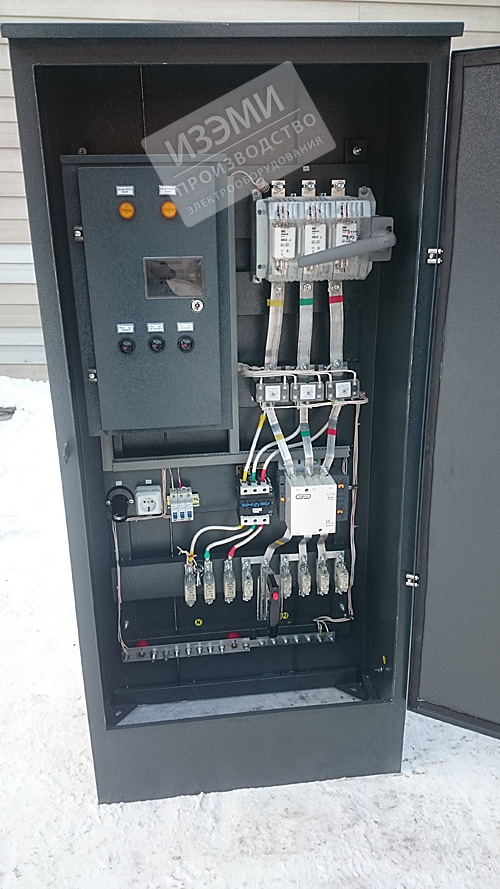

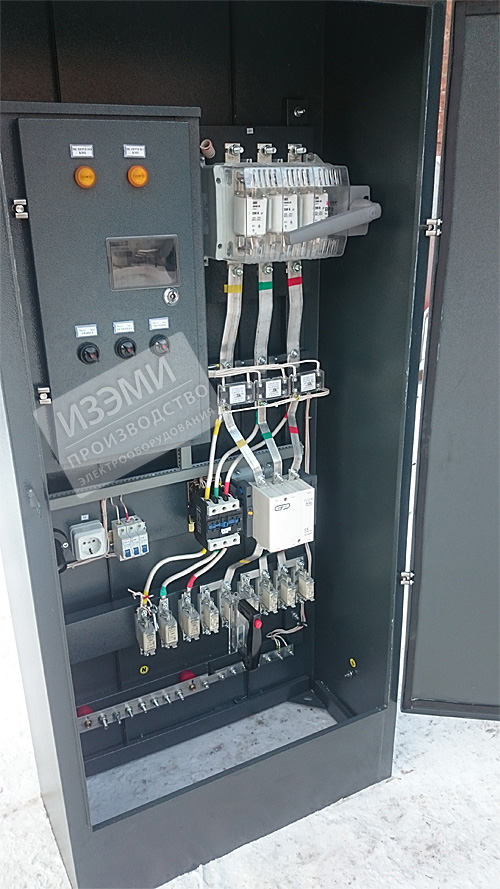

Шкаф И-710 представляет собой сварную металлоконструкцию напольного исполнения с козырьком над дверью. Степень защиты шкафа IP00 – со стороны дна, IP54 – с других сторон. Внутри щита установлена монтажная панель с аппаратурой. Ввод в щит осуществляется снизу, при необходимости, по желанию заказчика, сверху.

По желанию заказчика шкаф И710 может быть изготовлен с автоматическими выключателями вместо рубильника и предохранителей, в связи с чем размер шкафа может быть изменен.

Предусматривает возможность включения в каскадную схему телемеханического управления.

Технические данные:
Габаритные размеры - 1600х700х350 (с цоколем 2000х700х350)
Масса нетто - не более 110 кг.
Степень защиты оболочки - IР54 (со стороны дна IP00)
Климатическое исполнение - У1 (возможно УХЛ1)
Номинальное напряжение главной цепи - ~380В
Номинальное напряжение вспом. цепи - ~220В
Номинальный ток главной цепи - 250А (возможно 400А по требованию)

Отходящие линии:
ночное освещение - 3х100А
вечернее освещение - 6х100А

Техническое описание И710

Типоисполнение шкафа серии И710, внешний вид, аппаратура, устанавливаемая в нем, принципиальная электрическая схема, а также габаритные размеры приведены в дополнительном файле технического описания, доступного для загрузки.
