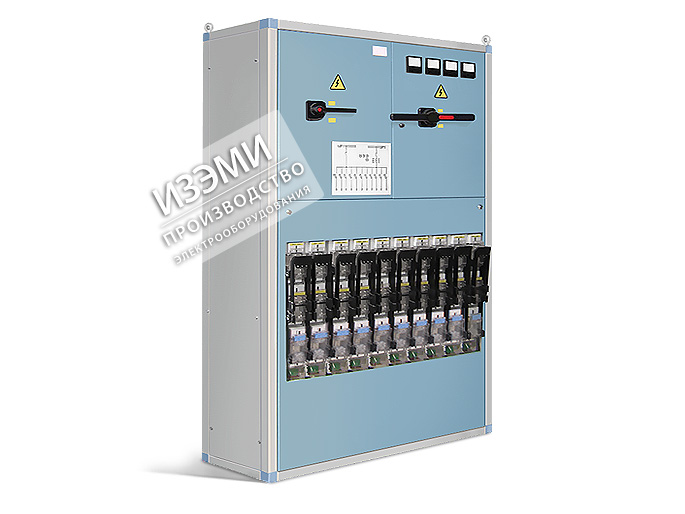

ШНН - шкаф распределительный низковольтный

Назначение и область применения шкафа ШНН

Шкафы ШНН - шкафы распределительные низкого напряжения предназначены для комплектования распределительных устройств напряжением 0,4 кВ переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты от перегрузок и токов короткого замыкания отходящих линий. Шкаф ШНН предназначен для установки в специальных электропомещениях, в комплектных трансформаторных подстанциях 2КТПН, 2КТПНУ, КТПНУ, КТПМ, КТПН, КТП. Устройства ШНН являются современным аналогом и заменой конструктивно устаревших панелей ЩО-70. Малый габарит шкафа ШНН позволяет их встраивать в компактные помещения.

Структура условного обозначения шкафов ШНН

ШНН-X1-Х2-Х3(Х4)-Х5-У3

ШНН - шкаф распределительный низкого напряжения одностороннего обслуживания;
Х1 - исполнение 01(02) левый (правый);
Х2 - число отходящих линий (фидеров);
Х3 - номинальный ток вводного выключателя нагрузки;
Х4 - номинальный ток секционного выключателя нагрузки;
Х5 - номинальный ток и тип автоматического выключателя комбинированного шкафа.
У3 - климатические исполнение и категория размещения.

Исполнение шкафов ШНН определяется схемой главных цепей, в зависимости от которых может быть установлено следующее оборудование: Вводные и секционные аппараты

Выключатели нагрузки - разъединители:

— Salit-N (Jean Müller);
— INP (Contactplasma);
— OETL (ABB);
— Interpact INV (Schneider Electric).

Линейные аппараты

Выключатели нагрузки с предохранителями:

— SL (Jean Müller);
— XLBM (ABB);
— ARS (Apator Electro).

Дополнительно может быть установлен линейный автоматический выключатель серии:

— ВА-СЭЩ-LBA (Электрощит);
— Emax (ABB);
— Masterpact NW (Schneider Electric).

Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.

Отличительные особенности и преимущества шкафа ШНН

Насыщенность шкафа ШНН аппаратами в первую очередь позволяет уменьшить габариты, что в свою очередь снизить затраты на строительство и обслуживание. Конструкция шкафов дает возможность при проведении монтажных и наладочных работ удобно развести и подключить питающие кабели, а во время эксплуатации ШНН выполнять работы на каждом фидере, не отключая при этом всю секцию. Полимерное покрытие, выполненное на новой автоматической линии с полным циклом подготовки поверхности (операциями обезжиривания, цинко-фосфотирования и пассивации).
