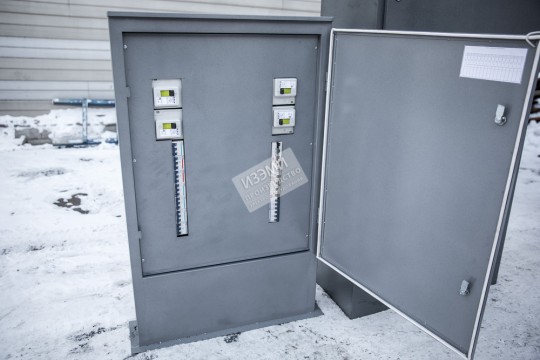

ПР8501 - пункты распределительные

Назначение и область применения ПР8501

Пункты распределительные серии ПР8501 предназначены для распределения электрической энергии и защиты электрических установок при перегрузках и токах короткого замыкания, для нечастых (до 6 в час) оперативных включений и отключений электрических цепей и прямых пусков асинхронных двигателей.

Краткое описание ПР8501

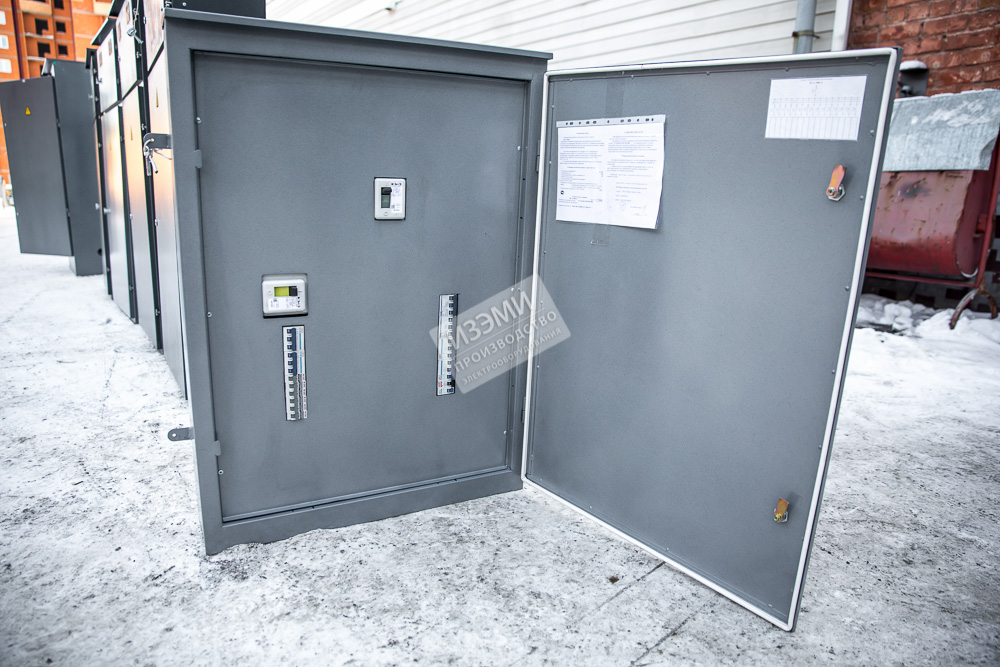

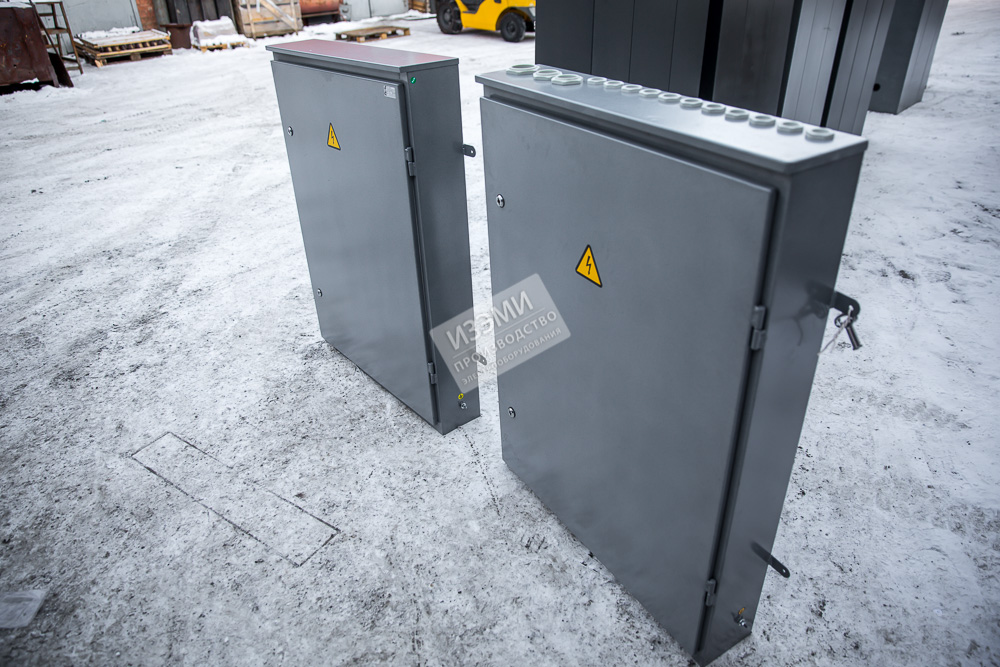

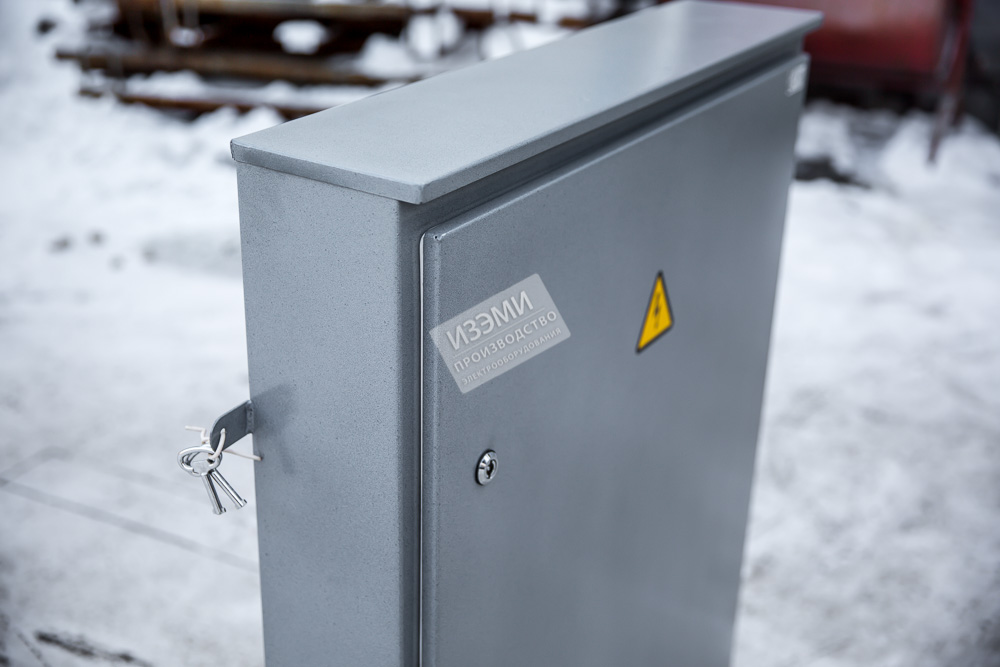

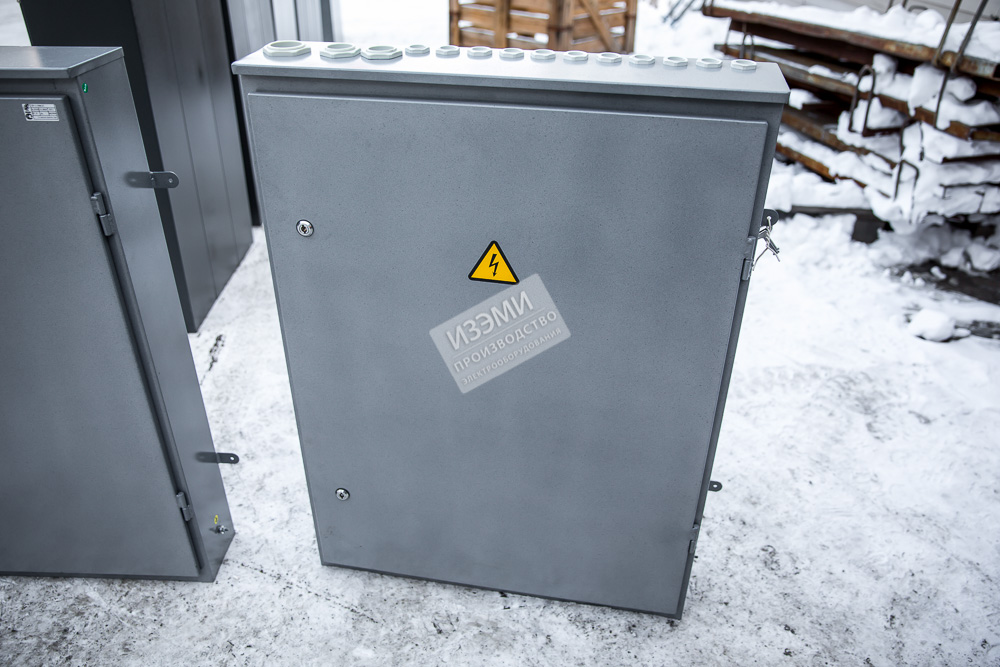

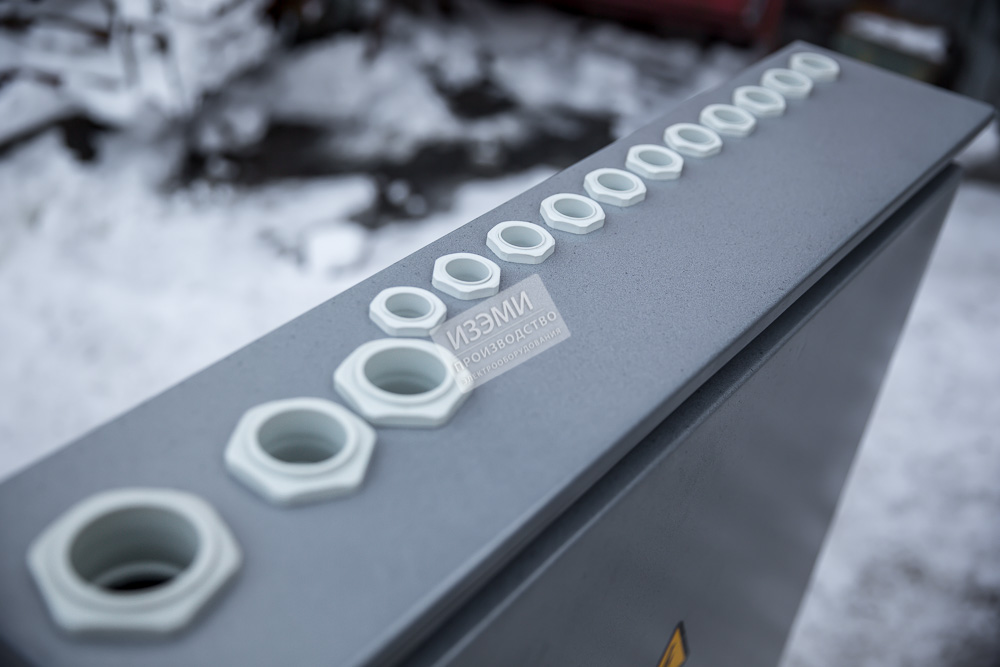

Пункты распределительные ПР8501, классифицируются по номинальному току вводного аппарата, электрическим схемам, исполнению (в нишу, настенный, напольный). Кроме того, в конструкциях изделий предусмотрены две разновидности ввода кабелей (сверху или снизу).

Пункты серии ПР8501 разработаны для эксплуатации в цепях с номинальным напряжением до 660 В переменного тока частотой 50 и 60 Гц.

Пункты серии ПР8701 разработаны для эксплуатации в цепях с номинальным напряжением до 440 В постоянного тока.

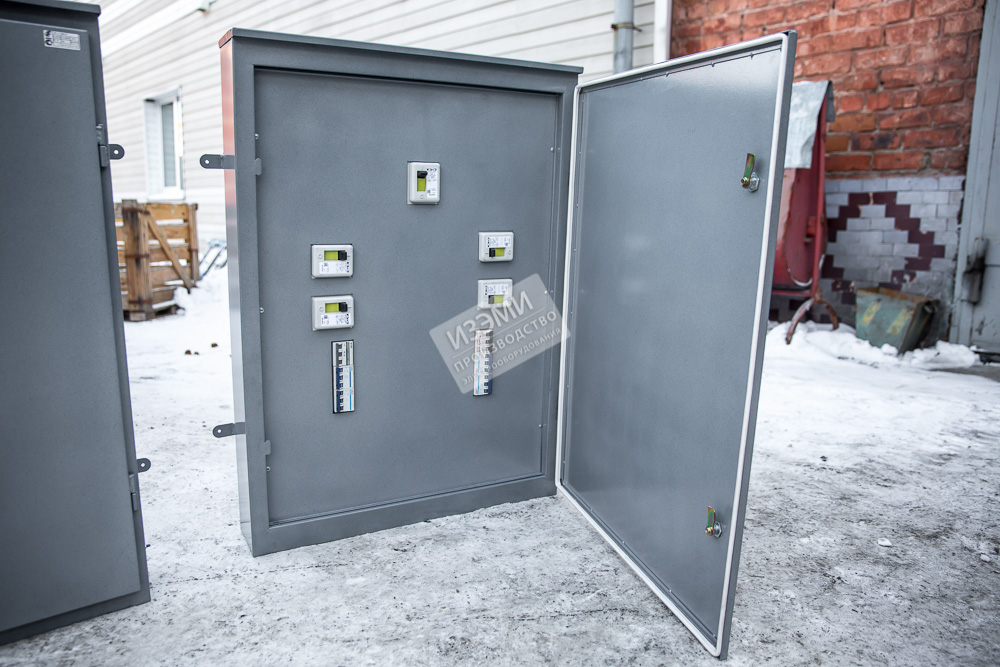

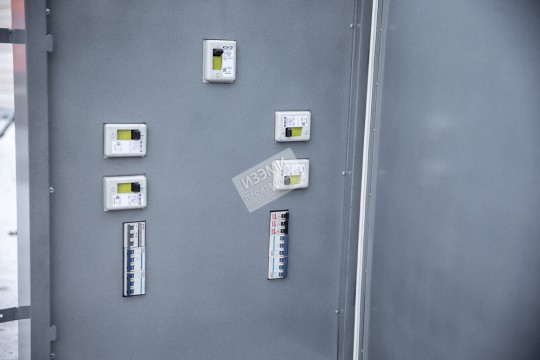

Пункты распределительные ПР8501, могут комплектоваться автоматами различных серий и модификаций, а также , по желанию заказчика, в них может быть установлена дополнительная аппаратура (УЗО, дифференциальные автоматы, рубильники и т.д.), что может быть отражено в наименовании шкафа.

При заказе щитов серии ПР8501, заказчикам необходимо уточнять номинальные токи вводного и распределительных аппаратов.

Техническое описание

Типоисполнения пунктов распределительных серии ПР8501, внешний вид, аппаратура, устанавливаемая в них, а также габаритные размеры приведены в дополнительном файле технического описания, доступного для загрузки.
